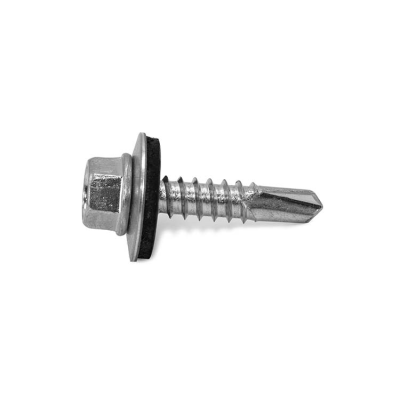

DIN 7504-K self-drilling screw with EPDM washer
Manufactured in case-hardened steel. The washer incorporated into the design of the head allows for a greater area to be fastened. These screws are mainly recommended for use directly on metallic sheets or steel and aluminium profiles.
Suitable for fixing façades and metal coverings in steel structures, especially in outdoor applications.
Product characteristics
Brochure-ATDM.pdf
Download
|
Material:
Screw - case-hardened steel C1018-C1022
Gasket - EPDM
Washer steel-plate
Finish:
Zinc-plated
Hardness:
Surface hardness Min. 500 HV
Core hardness 240-450 HV
All references

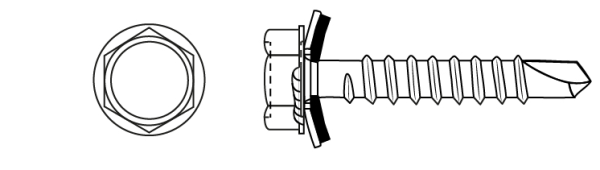

| Part number | Dimension Ø D x L - Ø D1 | Ø D | L | A | H | B | C | Ø d | Ø dp Max. | P Threaded hole | Drilling Capacity | Box Quantity | Outer Box Quantity |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 04390413 | 4,8 x 19 - 14 | 4,8 | 19 | 8 | 4,3 | 10,0 | 1,6 | 3,58 | 4,10 | 1,6 | 1,75 - 4,40 | 500 | 5.000 |
| 04390423 | 4,8 x 25 - 14 | 4,8 | 25 | 8 | 4,3 | 10,0 | 1,6 | 3,58 | 4,10 | 1,6 | 1,75 - 4,40 | 400 | 3.200 |
| 04390433 | 4,8 x 16 - 16 | 4,8 | 16 | 8 | 4,3 | 10,0 | 1,6 | 3,58 | 4,10 | 1,6 | 1,75 - 4,40 | 250 | 2.500 |
| 04390443 | 4,8 x 19 - 16 | 4,8 | 19 | 8 | 4,3 | 10,0 | 1,6 | 3,58 | 4,10 | 1,6 | 1,75 - 4,40 | 500 | 4.000 |
| 04390453 | 4,8 x 25 - 16 | 4,8 | 25 | 8 | 4,3 | 10,0 | 1,6 | 3,58 | 4,10 | 1,6 | 1,75 - 4,40 | 500 | 4.000 |
| 04390463 | 4,8 x 32 - 16 | 4,8 | 32 | 8 | 4,3 | 10,0 | 1,6 | 3,58 | 4,10 | 1,6 | 1,75 - 4,40 | 400 | 3.200 |
| 04390473 | 4,8 x 38 - 16 | 4,8 | 38 | 8 | 4,3 | 10,0 | 1,6 | 3,58 | 4,10 | 1,6 | 1,75 - 4,40 | 400 | 3.200 |
| 04390483 | 5,5 x 19 - 16 | 5,5 | 19 | 8 | 5,1 | 10,5 | 1,9 | 4,17 | 4,80 | 1,8 | 1,75 - 5,25 | 500 | 4.000 |
| 04390493 | 5,5 x 22 - 16 | 5,5 | 22 | 8 | 5,1 | 10,5 | 1,9 | 4,17 | 4,80 | 1,8 | 1,75 - 5,25 | 350 | 2.800 |
| 04390513 | 5,5 x 25 - 16 | 5,5 | 25 | 8 | 5,1 | 10,5 | 1,9 | 4,17 | 4,80 | 1,8 | 1,75 - 5,25 | 500 | 4.000 |
| 04390523 | 5,5 x 32 - 16 | 5,5 | 32 | 8 | 5,1 | 10,5 | 1,9 | 4,17 | 4,80 | 1,8 | 1,75 - 5,25 | 350 | 2.800 |
| 04390533 | 5,5 x 38 - 16 | 5,5 | 38 | 8 | 5,1 | 10,5 | 1,9 | 4,17 | 4,80 | 1,8 | 1,75 - 5,25 | 250 | 2.000 |
| 04390543 | 5,5 x 50 - 16 | 5,5 | 50 | 8 | 5,1 | 10,5 | 1,9 | 4,17 | 4,80 | 1,8 | 1,75 - 5,25 | 200 | 1.600 |
| 04390553 | 5,5 x 63 - 16 | 5,5 | 63 | 8 | 5,1 | 10,5 | 1,9 | 4,17 | 4,80 | 1,8 | 1,75 - 5,25 | 200 | 1.600 |
| 04390503 | 5,5 x 22 - 18 | 5,5 | 22 | 8 | 5,1 | 10,5 | 1,9 | 4,17 | 4,80 | 1,8 | 1,75 - 5,25 | 500 | 4.000 |
| 04390603 | 5,5 x 25 - 18 | 5,5 | 25 | 8 | 5,1 | 10,5 | 1,9 | 4,17 | 4.80 | 1,8 | 1,75 - 5,25 | 500 | 4.000 |
| 04390613 | 5,5 x 32 - 18 | 5,5 | 32 | 8 | 5,1 | 10,5 | 1,9 | 4,17 | 4,80 | 1,8 | 1,75 - 5,25 | 350 | 2.800 |
| 04390623 | 5,5 x 38 - 18 | 5,5 | 38 | 8 | 5,1 | 10,5 | 1,9 | 4,17 | 4,80 | 1,8 | 1,75 - 5,25 | 350 | 2.800 |
| 04390633 | 5,5 x 50 - 18 | 5,5 | 50 | 8 | 5,1 | 10,5 | 1,9 | 4,17 | 4,80 | 1,8 | 1,75 - 5,25 | 250 | 2.000 |
| 04390733 | 5,5 x 22 - 25 | 5,5 | 22 | 8 | 5,1 | 10,5 | 1,9 | 4,17 | 4,80 | 1,8 | 1,75 - 5,25 | 300 | 2.400 |
| 04390743 | 5,5 x 25 - 25 | 5,5 | 25 | 8 | 5,1 | 10,5 | 1,9 | 4,17 | 4,80 | 1,8 | 1,75 - 5,25 | 300 | 2.400 |
| 04390563 | 6,3 x 19 - 16 | 6,3 | 19 | 10 | 6,3 | 12,6 | 2,0 | 4,88 | 5,80 | 1,8 | 2,50 - 6,00 | 350 | 2.800 |
| 04390573 | 6,3 x 25 - 16 | 6,3 | 25 | 10 | 6,3 | 12,6 | 2,0 | 4,88 | 5,80 | 1,8 | 2,50 - 6,00 | 300 | 2.400 |
| 04390583 | 6,3 x 32 - 16 | 6,3 | 32 | 10 | 6,3 | 12,6 | 2,0 | 4,88 | 5,80 | 1,8 | 2,50 - 6,00 | 300 | 2.400 |
| 04390593 | 6,3 x 38 - 16 | 6,3 | 38 | 10 | 6,3 | 12,6 | 2,0 | 4,88 | 5,80 | 1,8 | 2,50 - 6,00 | 300 | 2.400 |
| 04390643 | 6,3 x 25 - 18 | 6,3 | 25 | 10 | 6,3 | 12,6 | 2,0 | 4,88 | 5,80 | 1,8 | 2,50 - 6,00 | 200 | 1.600 |
| 04390653 | 6,3 x 32 - 18 | 6,3 | 32 | 10 | 6,3 | 12,6 | 2,0 | 4,88 | 5,80 | 1,8 | 2,50 - 6,00 | 300 | 2.400 |
| 04390663 | 6,3 x 38 - 18 | 6,3 | 38 | 10 | 6,3 | 12,6 | 2,0 | 4,88 | 5,80 | 1,8 | 2,50 - 6,00 | 300 | 2.400 |
| 04390673 | 6,3 x 50 - 18 | 6,3 | 50 | 10 | 6,3 | 12,6 | 2,0 | 4,88 | 5,80 | 1,8 | 2,50 - 6,00 | 160 | 1.600 |
| 04390683 | 6,3 x 63 - 18 | 6,3 | 63 | 10 | 6,3 | 12,6 | 2,0 | 4,88 | 5,80 | 1,8 | 2,50 - 6,00 | 150 | 1.200 |
| 04390693 | 6,3 x 75 - 18 | 6,3 | 75 | 10 | 6,3 | 12,6 | 2,0 | 4,88 | 5,80 | 1,8 | 2,50 - 6,00 | 150 | 1.200 |
| 04390703 | 6,3 x 80 - 18 | 6,3 | 80 | 10 | 6,3 | 12,6 | 2,0 | 4,88 | 5,80 | 1,8 | 2,50 - 6,00 | 100 | 800 |
| 04390713 | 6,3 x 90 - 18 | 6,3 | 90 | 10 | 6,3 | 12,6 | 2,0 | 4,88 | 5,80 | 1,8 | 2,50 - 6,00 | 100 | 800 |
| 04390723 | 6,3 x 100 - 18 | 6,3 | 100 | 10 | 6,3 | 12,6 | 2,0 | 4,88 | 5,80 | 1,8 | 2,50 - 6,00 | 100 | 800 |
| 04390753 | 6,3 x 25 - 25 | 6,3 | 25 | 10 | 6,3 | 12,6 | 2,0 | 4,88 | 5,80 | 1,8 | 2,50 - 6,00 | 250 | 2.000 |
| 04390763 | 6,3 x 50 - 25 | 6,3 | 50 | 10 | 6,3 | 12,6 | 2,0 | 4,88 | 5,80 | 1,8 | 2,50 - 6,00 | 180 | 1.440 |
| 04390773 | 6,3 x 63 - 25 | 6,3 | 63 | 10 | 6,3 | 12,6 | 2,0 | 4,88 | 5,80 | 1,8 | 2,50 - 6,00 | 150 | 1.200 |
