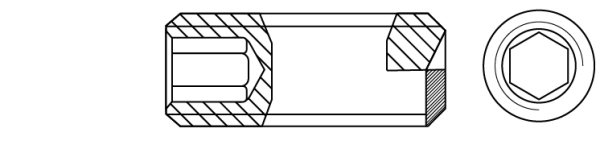

DIN 916 socket set screw knurled cup point
Threaded rod made of high-quality steel that supports high tightening torques. It has a socket and knurled end for better grip. Its upper hole is hexagonal. It must be applied with a hexagonal key. As it does not have a head, once applied it is leveled with the surface where it has been installed.
Product characteristics
Brochure-D916MO.pdf
Download
|
Material:
Alloy steel 34Cr4 (1.7033)
Finish:
Blued and anti-rust oil-dipped
Hardness:
45-53 HRC / 450-560 HV
All references
| Part number | M x L Dimension | ØE Máx. - Mín. | ØF Máx. - Mín. | ØG Máx. - Mín. | e Mín. | S Nominal | t Mín. | P Threaded hole | Torque N/m | Box Quantity | Outer Box Quantity |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 01157005 | 3 x 3 | 2,98-2,87 | 2,36-2,25 | 1,40-1,15 | 1.73 | 1.5 | 1.2 | 0.5 | 0.9 | 1000 | 64000 |
| 01157013 | 3 x 4 | 2,98-2,87 | 2,36-2,25 | 1,40-1,15 | 1.73 | 1.5 | 1.2 | 0.5 | 0.9 | 1000 | 64000 |
| 01157021 | 3 x 5 | 2,98-2,87 | 2,36-2,25 | 1,40-1,15 | 1.73 | 1.5 | 2 | 0.5 | 0.9 | 1000 | 64000 |
| 01157030 | 3 x 6 | 2,98-2,87 | 2,36-2,25 | 1,40-1,15 | 1.73 | 1.5 | 2 | 0.5 | 0.9 | 1000 | 64000 |
| 01157048 | 3 x 8 | 2,98-2,87 | 2,36-2,25 | 1,40-1,15 | 1.73 | 1.5 | 2 | 0.5 | 0.9 | 1000 | 64000 |
| 01157056 | 3 x 10 | 2,98-2,87 | 2,36-2,25 | 1,40-1,15 | 1.73 | 1.5 | 2 | 0.5 | 0.9 | 1000 | 32000 |
| 01157064 | 3 x 12 | 2,98-2,87 | 2,36-2,25 | 1,40-1,15 | 1.73 | 1.5 | 2 | 0.5 | 0.9 | 1000 | 32000 |
| 01157072 | 3 x 16 | 2,98-2,87 | 2,36-2,25 | 1,40-1,15 | 1.73 | 1.5 | 2 | 0.5 | 0.9 | 1000 | 16000 |
| 01157080 | 4 x 4 | 3,97-3,83 | 3,11-2,97 | 2,00-1,75 | 2.3 | 2 | 1.5 | 0.7 | 2.5 | 1000 | 64000 |
| 01157099 | 4 x 5 | 3,97-3,83 | 3,11-2,97 | 2,00-1,75 | 2.3 | 2 | 1.5 | 0.7 | 2.5 | 1000 | 64000 |
| 01157101 | 4 x 6 | 3,97-3,83 | 3,11-2,97 | 2,00-1,75 | 2.3 | 2 | 2.5 | 0.7 | 2.5 | 1000 | 32000 |
| 01157110 | 4 x 8 | 3,97-3,83 | 3,11-2,97 | 2,00-1,75 | 2.3 | 2 | 2.5 | 0.7 | 2.5 | 1000 | 32000 |
| 01157128 | 4 x 10 | 3,97-3,83 | 3,11-2,97 | 2,00-1,75 | 2.3 | 2 | 2.5 | 0.7 | 2.5 | 1000 | 32000 |
| 01157136 | 4 x 12 | 3,97-3,83 | 3,11-2,97 | 2,00-1,75 | 2.3 | 2 | 2.5 | 0.7 | 2.5 | 1000 | 16000 |
| 01157144 | 4 x 16 | 3,97-3,83 | 3,11-2,97 | 2,00-1,75 | 2.3 | 2 | 2.5 | 0.7 | 2.5 | 1000 | 16000 |
| 01157152 | 4 x 20 | 3,97-3,83 | 3,11-2,97 | 2,00-1,75 | 2.3 | 2 | 2.5 | 0.7 | 2.5 | 500 | 8000 |
| 01157160 | 5 x 5 | 4,97-4,82 | 3,99-3,84 | 2,50-2,25 | 2.87 | 2.5 | 2 | 0.8 | 5 | 1000 | 32000 |
| 01157179 | 5 x 6 | 4,97-4,82 | 3,99-3,84 | 2,50-2,25 | 2.87 | 2.5 | 3 | 0.8 | 5 | 1000 | 16000 |
| 01157187 | 5 x 8 | 4,97-4,82 | 3,99-3,84 | 2,50-2,25 | 2.87 | 2.5 | 3 | 0.8 | 5 | 1000 | 16000 |
| 01157195 | 5 x 10 | 4,97-4,82 | 3,99-3,84 | 2,50-2,25 | 2.87 | 2.5 | 3 | 0.8 | 5 | 500 | 8000 |
| 01157208 | 5 x 12 | 4,97-4,82 | 3,99-3,84 | 2,50-2,25 | 2.87 | 2.5 | 3 | 0.8 | 5 | 500 | 8000 |
| 01157216 | 5 x 16 | 4,97-4,82 | 3,99-3,84 | 2,50-2,25 | 2.87 | 2.5 | 3 | 0.8 | 5 | 500 | 8000 |
| 01157224 | 5 x 20 | 4,97-4,82 | 3,99-3,84 | 2,50-2,25 | 2.87 | 2.5 | 3 | 0.8 | 5 | 500 | 8000 |
| 01157259 | 6 x 6 | 5,97-5,79 | 4,74-4,56 | 3,00-2,75 | 3.44 | 3 | 2 | 1 | 8.5 | 1000 | 16000 |
| 01157267 | 6 x 8 | 5,97-5,79 | 4,74-4,56 | 3,00-2,75 | 3.44 | 3 | 3.5 | 1 | 8.5 | 1000 | 16000 |
| 01157275 | 6 x 10 | 5,97-5,79 | 4,74-4,56 | 3,00-2,75 | 3.44 | 3 | 3.5 | 1 | 8.5 | 500 | 8000 |
| 01157283 | 6 x 12 | 5,97-5,79 | 4,74-4,56 | 3,00-2,75 | 3.44 | 3 | 3.5 | 1 | 8.5 | 500 | 8000 |
| 01157291 | 6 x 16 | 5,97-5,79 | 4,74-4,56 | 3,00-2,75 | 3.44 | 3 | 3.5 | 1 | 8.5 | 500 | 8000 |
| 01157304 | 6 x 20 | 5,97-5,79 | 4,74-4,56 | 3,00-2,75 | 3.44 | 3 | 3.5 | 1 | 8.5 | 500 | 4000 |
| 01157312 | 6 x 25 | 5,97-5,79 | 4,74-4,56 | 3,00-2,75 | 3.44 | 3 | 3.5 | 1 | 8.5 | 500 | 4000 |
| 01157320 | 6 x 30 | 5,97-5,79 | 4,74-4,56 | 3,00-2,75 | 3.44 | 3 | 3.5 | 1 | 8.5 | 500 | 8000 |
| 01157355 | 8 x 8 | 7,97-7,76 | 6,43-6,23 | 5,00-4,70 | 4.58 | 4 | 3 | 1.25 | 20 | 500 | 4.00 |
| 01157363 | 8 x 10 | 7,97-7,76 | 6,43-6,23 | 5,00-4,70 | 4.58 | 4 | 5 | 1.25 | 20 | 500 | 4000 |
| 01157371 | 8 x 12 | 7,97-7,76 | 6,43-6,23 | 5,00-4,70 | 4.58 | 4 | 5 | 1.25 | 20 | 500 | 4000 |
| 01157380 | 8 x 16 | 7,97-7,76 | 6,43-6,23 | 5,00-4,70 | 4.58 | 4 | 5 | 1.25 | 20 | 500 | 4000 |
| 01157398 | 8 x 20 | 7,97-7,76 | 6,43-6,23 | 5,00-4,70 | 4.58 | 4 | 5 | 1.25 | 20 | 500 | 2000 |
| 01157400 | 8 x 25 | 7,97-7,76 | 6,43-6,23 | 5,00-4,70 | 4.58 | 4 | 5 | 1.25 | 20 | 200 | 2000 |
| 01157419 | 8 x 30 | 7,97-7,76 | 6,43-6,23 | 5,00-4,70 | 4.58 | 4 | 5 | 1.25 | 20 | 250 | 2000 |
| 01157427 | 8 x 35 | 7,97-7,76 | 6,43-6,23 | 5,00-4,70 | 4.58 | 4 | 5 | 1.25 | 20 | 250 | 250 |
| 01157435 | 8 x 40 | 7,97-7,76 | 6,43-6,23 | 5,00-4,70 | 4.58 | 4 | 5 | 1.25 | 20 | 250 | 1000 |
| 01157460 | 10 x 10 | 9,96-9,73 | 8,12-7,88 | 6,00-5,70 | 5.72 | 5 | 4 | 1.5 | 40 | 500 | 4000 |
| 01157478 | 10 x 12 | 9,96-9,73 | 8,12-7,88 | 6,00-5,70 | 5.72 | 5 | 6 | 1.5 | 40 | 500 | 4000 |
| 01157486 | 10 x 16 | 9,96-9,73 | 8,12-7,88 | 6,00-5,70 | 5.72 | 5 | 6 | 1.5 | 40 | 500 | 4000 |
| 01157494 | 10 x 20 | 9,96-9,73 | 8,12-7,88 | 6,00-5,70 | 5.72 | 5 | 6 | 1.5 | 40 | 200 | 4000 |
| 01157507 | 10 x 25 | 9,96-9,73 | 8,12-7,88 | 6,00-5,70 | 5.72 | 5 | 6 | 1.5 | 40 | 200 | 4000 |
| 01157515 | 10 x 30 | 9,96-9,73 | 8,12-7,88 | 6,00-5,70 | 5.72 | 5 | 6 | 1.5 | 40 | 250 | 2000 |
| 01157523 | 10 x 35 | 9,96-9,73 | 8,12-7,88 | 6,00-5,70 | 5.72 | 5 | 6 | 1.5 | 40 | 200 | 200 |
| 01157531 | 10 x 40 | 9,96-9,73 | 8,12-7,88 | 6,00-5,70 | 5.72 | 5 | 6 | 1.5 | 40 | 200 | 800 |
| 01157540 | 10 x 45 | 9,96-9,73 | 8,12-7,88 | 6,00-5,70 | 5.72 | 5 | 6 | 1.5 | 40 | 200 | 200 |
| 01157558 | 10 x 50 | 9,96-9,73 | 8,12-7,88 | 6,00-5,70 | 5.72 | 5 | 6 | 1.5 | 40 | 100 | 800 |
| 01157566 | 12 x 12 | 11,96-11,70 | 9,81-9,54 | 8,00-7,64 | 6.86 | 6 | 4.8 | 1.75 | 65 | 500 | 500 |
| 01157574 | 12 x 16 | 11,96-11,70 | 9,81-9,54 | 8,00-7,64 | 6.86 | 6 | 8 | 1.75 | 65 | 200 | 2000 |
| 01157582 | 12 x 20 | 11,96-11,70 | 9,81-9,54 | 8,00-7,64 | 6.86 | 6 | 8 | 1.75 | 65 | 250 | 2000 |
| 01157590 | 12 x 25 | 11,96-11,70 | 9,81-9,54 | 8,00-7,64 | 6.86 | 6 | 8 | 1.75 | 65 | 200 | 800 |
| 01157603 | 12 x 30 | 11,96-11,70 | 9,81-9,54 | 8,00-7,64 | 6.86 | 6 | 8 | 1.75 | 65 | 200 | 3200 |
| 01157611 | 12 x 35 | 11,96-11,70 | 9,81-9,54 | 8,00-7,64 | 6.86 | 6 | 8 | 1.75 | 65 | 100 | 800 |
| 01157620 | 12 x 40 | 11,96-11,70 | 9,81-9,54 | 8,00-7,64 | 6.86 | 6 | 8 | 1.75 | 65 | 200 | 1600 |
| 01157638 | 12 x 45 | 11,96-11,70 | 9,81-9,54 | 8,00-7,64 | 6.86 | 6 | 8 | 1.75 | 65 | 100 | 800 |
