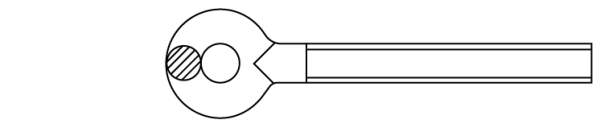

Anneau pour tendeur DIN 1480
Indiqué pour le montage sur un corps tendeur DIN 1480 ou DIN 1478 et recommandé pour les applications où l’extrémité à fixer est un crochet.
CONSEILS: La qualité de l’acier de la bague offre toutes les garanties de performance et de sécurité. La qualité de la finition garantit une bonne résistance à la corrosion.
Caractéristiques du produit
FicheTechnique-ATS.pdf
Matériel:
Acier C15
Finition:
Zingué
All references
| Part number | Taille du filetage (Métrique) | Denom. | L | L1 | Ø | D | Charge de travail S.W.L (kg) | Boîtage | Emballage |
|---|---|---|---|---|---|---|---|---|---|
| 09522218 | M5 | ATS105 | 57 | 35 | 8 | 16 | 60 | 100 | 2000 |
| 09522226 | M6 | ATS106 | 80 | 55 | 9 | 20 | 70 | 100 | 1000 |
| 09522234 | M8 | ATS108 | 85 | 57 | 10 | 22 | 140 | 100 | 600 |
| 09522242 | M10 | ATS110 | 105 | 68 | 14 | 31 | 220 | 50 | 300 |
| 09522250 | M11 | ATS111 | 108 | 68 | 15 | 33 | 260 | 50 | 200 |
| 09522269 | M12 | ATS112 | 111 | 70 | 16 | 35 | 310 | 50 | 200 |
| 09522277 | M14 | ATS114 | 124 | 75 | 18 | 40 | 450 | 25 | 100 |
| 09522285 | M16 | ATS116 | 150 | 88 | 22 | 47 | 600 | 25 | 100 |
| 09522293 | M20 | ATS120 | 168 | 105 | 24 | 52 | 910 | 10 | 60 |
| 09522306 | M22 | ATS122 | 190 | 118 | 28 | 60 | 1100 | 10 | 10 |
| 09522314 | M24 | ATS124 | 212 | 135 | 28 | 65 | 1300 | 10 | 10 |
| 09522322 | M27 | ATS127 | 224 | 135 | 31 | 71 | 1700 | 1 | 15 |
| 09522330 | M30 | ATS130 | 224 | 135 | 31 | 71 | 2100 | 1 | 10 |
| 09522349 | M32 | ATS132 | 245 | 148 | 36 | 88 | 2150 | 1 | 1 |
| 09522357 | M36 | ATS136 | 277 | 158 | 38 | 94 | 2900 | 1 | 5 |
