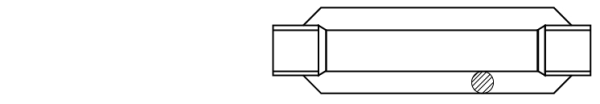

Corps tendeur DIN 1480
Sachant que le filetage à une extrémité est à droite et son opposé à gauche, le corps du tendeur CTS nous permet d’appliquer toute la gamme de cosses selon chaque métrique.
CONSEILS: Des performances et une sécurité maximales ne peuvent être atteintes que lorsque nous attachons des bornes DIN 1480 fabriquées avec la même qualité d’acier au corps CTS. La qualité de la finition garantit une bonne résistance à la corrosion.
Caractéristiques du produit
FicheTechnique-CTS.pdf
Matériel:
Acier C15
Finition:
Zingué
All references
| Part number | Taille du filetage (Métrica) | Dénomination | D | E | F | L | L1 | Charge de travail S.W.L (kg) | Boîtage | Emballage |
|---|---|---|---|---|---|---|---|---|---|---|
| 09521805 | M5 | CTS 105 | 10,0 | 16,5 | 7 | 70 | 50 | 60 | 50 | 500 |
| 09521813 | M6 | CTS 106 | 12,0 | 19,0 | 9 | 110 | 86 | 70 | 50 | 300 |
| 09521821 | M8 | CTS 108 | 15,0 | 23,0 | 11 | 110 | 80 | 140 | 25 | 200 |
| 09521830 | M10 | CTS 110 | 18,0 | 29,0 | 13 | 125 | 89 | 220 | 25 | 150 |
| 09521848 | M11 | CTS 111 | 19,0 | 32,0 | 15 | 125 | 86 | 260 | 25 | 100 |
| 09521856 | M12 | CTS 112 | 21,0 | 34,0 | 16 | 125 | 83 | 310 | 25 | 100 |
| 09521864 | M14 | CTS 114 | 24,0 | 37,0 | 17 | 140 | 90 | 450 | 10 | 50 |
| 09521872 | M16 | CTS 116 | 27,0 | 42,0 | 20 | 170 | 116 | 600 | 10 | 40 |
| 09521880 | M20 | CTS 120 | 34,0 | 52,0 | 24 | 200 | 132 | 910 | 5 | 20 |
| 09521899 | M22 | CTS122 | 36,0 | 56,0 | 26 | 220 | 145 | 1.100 | 1 | 5 |
| 09521901 | M24 | CTS 124 | 39,0 | 60,0 | 28 | 255 | 177 | 1.300 | 1 | 10 |
| 09521910 | M27 | CTS 127 | 45,0 | 74,0 | 34 | 255 | 165 | 1.700 | 1 | 10 |
| 09521928 | M30 | CTS 130 | 45,0 | 74,0 | 34 | 255 | 165 | 2.100 | 1 | 12 |
| 09521936 | M33 | CTS 133 | 47,5 | 81,0 | 37 | 295 | 199 | 2.150 | 1 | 4 |
| 09521944 | M36 | CTS 136 | 55,0 | 86,0 | 40 | 295 | 185 | 2.300 | 1 | 4 |
