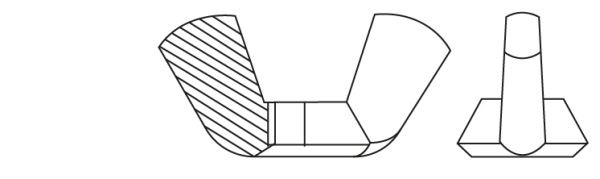

Ecrou à oreilles forme US
Acier
Les écrous à oreilles ou également appelés écrous à oreilles sont des écrous à oreilles qui se vissent ou se desserrent sans avoir besoin d’outils. On retrouve deux ailes sur l’écrou qui permettent d’utiliser les doigts pour le serrage. Son utilisation est très étendue et facilite l’application dans des assemblages qui doivent être constamment desserrés et resserrés.
Acier inox AISI 304
Les écrous à oreilles ou également appelés écrous à oreilles sont des écrous à oreilles qui se vissent ou se desserrent sans avoir besoin d’outils. On retrouve deux ailes sur l’écrou qui permettent d’utiliser les doigts pour le serrage. Son utilisation est très étendue et facilite l’application dans des assemblages qui doivent être constamment desserrés et resserrés. Comme il est fabriqué en acier inoxydable AISI 304, il est idéal pour une installation à l’extérieur et dans des environnements humides.
De quel matériel avez-vous besoin?
Technical info for combination: Acier
FicheTechnique-TMARA.pdf
Matériel:
Acier doux Fe
Finition:
Zingué Cr3
Technical info for combination: Acier inox AISI 304
FicheTechnique-TMIN.pdf
Matériel:
Acier inoxydable A2 AISI 304
All References for combination: Acier
All references
| Part number | Taille du filetage | Type de filetage | A Min. - Max. | B Min. - Max. | ØC Mín. - Máx.. | D Min. - Max. | E Min. - Max. | P Pas du filetage | Boîtage | Emballage |
|---|---|---|---|---|---|---|---|---|---|---|
| 02085015 | M 3 | Métrique | 20,00-22,00 | 9,00-10,20 | 8,30-9,30 | 3,80-4,20 | 2,30-2,70 | 0.5 | 500 | 4000 |
| 02085023 | M 4 | Métrique | 20,00-22,00 | 9,00-10,20 | 8,30-9,30 | 3,80-4,20 | 2,30-2,70 | 0.7 | 500 | 4000 |
| 02085031 | M 5 | Métrique | 20,00-22,00 | 9,00-10,20 | 8,30-9,30 | 3,80-4,20 | 2,30-2,70 | 0.8 | 200 | 3200 |
| 02085040 | M 6 | Métrique | 25,80-27,80 | 12,30-13,50 | 11,40-12,40 | 4,60-5,20 | 2,80-3,20 | 1 | 200 | 1600 |
| 02085066 | M 8 | Métrique | 29,30-31,30 | 14,20-15,50 | 13,00-14,00 | 5,10-5,70 | 3,10-3,50 | 1.25 | 100 | 1600 |
| 02085074 | M 10 | Métrique | 34,10-36,50 | 16,60-18,00 | 14,60-16,00 | 5,90-6,70 | 3,70-4,30 | 1.5 | 100 | 800 |
| 02085082 | M 12 | Métrique | 46,20-48,80 | 21,30-23,30 | 19,60-21,40 | 7,40-8,40 | 4,60-5,40 | 1.75 | 50 | 400 |
| 02085090 | M 14 | Métrique | 63,30-66,70 | 29,30-32,30 | 24,00-26,00 | 10,00-11,20 | 6,00-7,00 | 2 | 50 | 400 |
| 02085103 | M 16 | Métrique | 63,30-66,70 | 29,30-32,30 | 24,00-26,00 | 10,00-11,20 | 6,00-7,00 | 2 | 25 | 200 |
| 02085111 | M 18 | Métrique | 64,80-68,20 | 29,70-32,70 | 28,30-30,30 | 11,60-12,80 | 6,70-7,70 | 2.5 | 25 | 200 |
| 02085250 | M 20 | Métrique | 64,80-68,20 | 29,70-32,70 | 28,30-30,30 | 11,60-12,80 | 6,70-7,70 | 2.5 | 25 | 200 |
| 02085154 | 1/8" | Whitworth | 17,70-19,20 | 8,20-9,40 | 7,40-8,20 | 2,80-3,20 | 1,80-2,20 | 0.635 | 500 | 4000 |
| 02085162 | 5/32" | Whitworth | 20,00-22,00 | 9,00-10,20 | 8,30-9,30 | 3,80-4,20 | 2,30-2,70 | 0.795 | 500 | 4000 |
| 02085170 | 3/16 " | Whitworth | 20,00-22,00 | 9,00-10,20 | 8,30-9,30 | 3,80-4,20 | 2,30-2,70 | 1.059 | 200 | 3200 |
| 02085189 | 1/4" | Whitworth | 25,80-27,80 | 12,30-13,50 | 11,40-12,40 | 4,60-5,20 | 2,80-3,20 | 1.27 | 200 | 1600 |
| 02085197 | 5/16" | Whitworth | 29,30-31,30 | 14,20-15,50 | 13,00-14,00 | 5,10-5,70 | 3,10-3,50 | 1.411 | 100 | 1600 |
| 02085200 | 3/8" | Whitworth | 34,10-36,50 | 16,60-18,00 | 14,60-16,00 | 5,90-6,70 | 3,70-4,30 | 1.588 | 100 | 800 |
| 02085218 | 1/2" | Whitworth | 46,20-48,80 | 21,30-23,30 | 19,60-21,40 | 7,40-8,40 | 4,60-5,40 | 2.117 | 50 | 400 |
| 02085226 | 9/16" | Whitworth | 63,30-66,70 | 29,30-32,30 | 24,00-26,00 | 10,00-11,20 | 6,00-7,00 | 2.117 | 50 | 400 |
| 02085234 | 5/8" | Whitworth | 63,30-66,70 | 29,30-32,30 | 24,00-26,00 | 10,00-11,20 | 6,00-7,00 | 2.309 | 25 | 200 |
| 02085250 | 3/4" | Whitworth | 64,80-68,20 | 29,70-32,70 | 28,30-30,30 | 11,60-12,80 | 6,70-7,70 | 2.54 | 25 | 200 |
All References for combination: Acier inox AISI 304
All references
| Part number | Taille du filetage | Type de filetage | A Min. - Max. | B Min. - Max. | ØC Mín. - Máx.. | D Min. - Max. | E Min. - Max. | P Pas du filetage | Boîtage | Emballage |
|---|---|---|---|---|---|---|---|---|---|---|
| 02085517 | M 3 | Métrique | 20,00-22,00 | 9,00-10,20 | 8,30-9,30 | 3,80-4,20 | 2,30-2,70 | 0.5 | 500 | 4000 |
| 02085525 | M 4 | Métrique | 20,00-22,00 | 9,00-10,20 | 8,30-9,30 | 3,80-4,20 | 2,30-2,70 | 0.7 | 500 | 4000 |
| 02085533 | M 5 | Métrique | 20,00-22,00 | 9,00-10,20 | 8,30-9,30 | 3,80-4,20 | 2,30-2,70 | 0.8 | 200 | 3200 |
| 02085541 | M 6 | Métrique | 25,80-27,80 | 12,30-13,50 | 11,40-12,40 | 4,60-5,20 | 2,80-3,20 | 1 | 200 | 3200 |
| 02085550 | M 8 | Métrique | 29,30-31,30 | 14,20-15,50 | 13,00-14,00 | 5,10-5,70 | 3,10-3,50 | 1.25 | 100 | 1600 |
| 02085568 | M 10 | Métrique | 34,10-36,50 | 16,60-18,00 | 14,60-16,00 | 5,90-6,70 | 3,70-4,30 | 1.5 | 100 | 800 |
| 02085576 | M 12 | Métrique | 46,20-48,80 | 21,30-23,30 | 19,60-21,40 | 7,40-8,40 | 4,60-5,40 | 1.75 | 50 | 400 |
| 02085584 | M 14 | Métrique | 63,30-66,70 | 29,30-32,30 | 24,00-26,00 | 10,00-11,20 | 6,00-7,00 | 2 | 50 | 400 |
| 02085592 | M 16 | Métrique | 63,30-66,70 | 29,30-32,30 | 24,00-26,00 | 10,00-11,20 | 6,00-7,00 | 2 | 25 | 200 |
| 02085605 | M 18 | Métrique | 64,80-68,20 | 29,70-32,70 | 28,30-30,30 | 11,60-12,80 | 6,70-7,70 | 2.5 | 25 | 200 |
| 02085613 | M 20 | Métrique | 64,80-68,20 | 29,70-32,70 | 28,30-30,30 | 11,60-12,80 | 6,70-7,70 | 2.5 | 25 | 200 |
| 02085656 | 1/8" | Whitworth | 17,70-19,20 | 8,20-9,40 | 7,40-8,20 | 2,80-3,20 | 1,80-2,20 | 0.635 | 500 | 4000 |
| 02085664 | 5/32" | Whitworth | 20,00-22,00 | 9,00-10,20 | 8,30-9,30 | 3,80-4,20 | 2,30-2,70 | 0.795 | 500 | 4000 |
| 02085672 | 3/16 " | Whitworth | 20,00-22,00 | 9,00-10,20 | 8,30-9,30 | 3,80-4,20 | 2,30-2,70 | 1.059 | 200 | 6400 |
| 02085680 | 1/4" | Whitworth | 25,80-27,80 | 12,30-13,50 | 11,40-12,40 | 4,60-5,20 | 2,80-3,20 | 1.27 | 200 | 3200 |
| 02085699 | 5/16" | Whitworth | 29,30-31,30 | 14,20-15,50 | 13,00-14,00 | 5,10-5,70 | 3,10-3,50 | 1.411 | 100 | 1600 |
| 02085701 | 3/8" | Whitworth | 34,10-36,50 | 16,60-18,00 | 14,60-16,00 | 5,90-6,70 | 3,70-4,30 | 1.588 | 100 | 800 |
| 02085710 | 1/2" | Whitworth | 46,20-48,80 | 21,30-23,30 | 19,60-21,40 | 7,40-8,40 | 4,60-5,40 | 2.117 | 50 | 400 |
| 02085728 | 9/16" | Whitworth | 63,30-66,70 | 29,30-32,30 | 24,00-26,00 | 10,00-11,20 | 6,00-7,00 | 2.117 | 50 | 400 |
| 02085736 | 5/8" | Whitworth | 63,30-66,70 | 29,30-32,30 | 24,00-26,00 | 10,00-11,20 | 6,00-7,00 | 2.309 | 25 | 200 |
| 02085752 | 3/4" | Whitworth | 64,80-68,20 | 29,70-32,70 | 28,30-30,30 | 11,60-12,80 | 6,70-7,70 | 2.54 | 25 | 200 |
