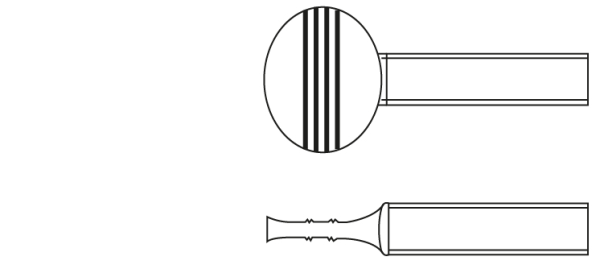

Vis viole
Cette vis a une surface rainurée et plane qui permet de la manipuler et ainsi d’effectuer un serrage manuel. Idéal pour les occasions où la vis doit être serrée et desserrée à plusieurs reprises.
Caractéristiques du produit
FicheTechnique-TVIOLA.pdf
Matériel:
Acier doux Fe
Finition:
Zingué Cr3
All references
| Part number | Taille MxL | L | A Min. - Max. | B Min. - Max. | C Min. - Max. | C1 Min. - Max. | P Pas du filetage | Boîtage | Emballage |
|---|---|---|---|---|---|---|---|---|---|
| 03121010 | 4 x 10 | 10 +- 0,8 | 10,90-11,50 | 7,35-8,15 | 2,35-2,95 | 1,10-1,50 | 0.7 | 200 | 3200 |
| 03121028 | 4 x 12 | 12 +-0,8 | 10,90-11,50 | 7,35-8,15 | 2,35-2,95 | 1,10-1,50 | 0.7 | 200 | 3200 |
| 03121036 | 4 x 15 | 15 +-0,8 | 10,90-11,50 | 7,35-8,15 | 2,35-2,95 | 1,10-1,50 | 0.7 | 200 | 3200 |
| 03121044 | 4 x 20 | 20 +-0,8 | 10,90-11,50 | 7,35-8,15 | 2,35-2,95 | 1,10-1,50 | 0.7 | 200 | 3200 |
| 03121052 | 4 x 25 | 25 +-0,8 | 10,90-11,50 | 7,35-8,15 | 2,35-2,95 | 1,10-1,50 | 0.7 | 200 | 3200 |
| 03121060 | 4 x 30 | 30 +-1,5 | 10,90-11,50 | 7,35-8,15 | 2,35-2,95 | 1,10-1,50 | 0.7 | 200 | 3200 |
| 03121079 | 5 x 10 | 10 +- 0,8 | 13,50-14,50 | 10,45-11,25 | 2,80-3,40 | 1,25-1,75 | 0.8 | 200 | 3200 |
| 03121087 | 5 x 12 | 12 +-0,8 | 13,50-14,50 | 10,45-11,25 | 2,80-3,40 | 1,25-1,75 | 0.8 | 200 | 3200 |
| 03121095 | 5 x 15 | 15 +-0,8 | 13,50-14,50 | 10,45-11,25 | 2,80-3,40 | 1,25-1,75 | 0.8 | 200 | 3200 |
| 03121108 | 5 x 20 | 20 +-0,8 | 13,50-14,50 | 10,45-11,25 | 2,80-3,40 | 1,25-1,75 | 0.8 | 200 | 1600 |
| 03121116 | 5 x 25 | 25 +-0,8 | 13,50-14,50 | 10,45-11,25 | 2,80-3,40 | 1,25-1,75 | 0.8 | 200 | 1600 |
| 03121124 | 5 x 30 | 30 +-1,5 | 13,50-14,50 | 10,45-11,25 | 2,80-3,40 | 1,25-1,75 | 0.8 | 200 | 1600 |
| 03121132 | 5 x 35 | 35 +-1,5 | 13,50-14,50 | 10,45-11,25 | 2,80-3,40 | 1,25-1,75 | 0.8 | 200 | 1600 |
| 03121140 | 5 x 40 | 40 +-1,5 | 13,50-14,50 | 10,45-11,25 | 2,80-3,40 | 1,25-1,75 | 0.8 | 200 | 1600 |
| 03121167 | 5 x 50 | 50 +-1,5 | 13,50-14,50 | 10,45-11,25 | 2,80-3,40 | 1,25-1,75 | 0.8 | 200 | 1600 |
| 03121175 | 6 x 10 | 10 +- 0,8 | 16,00-17,00 | 13,50-14,50 | 3,80-4,40 | 1,55-2,05 | 1 | 200 | 1600 |
| 03121183 | 6 x 12 | 12 +-0,8 | 16,00-17,00 | 13,50-14,50 | 3,80-4,40 | 1,55-2,05 | 1 | 200 | 1600 |
| 03121191 | 6 x 15 | 15 +-0,8 | 16,00-17,00 | 13,50-14,50 | 3,80-4,40 | 1,55-2,05 | 1 | 200 | 1600 |
| 03121204 | 6 x 20 | 20 +-0,8 | 16,00-17,00 | 13,50-14,50 | 3,80-4,40 | 1,55-2,05 | 1 | 200 | 1600 |
| 03121212 | 6 x 25 | 25 +-0,8 | 16,00-17,00 | 13,50-14,50 | 3,80-4,40 | 1,55-2,05 | 1 | 200 | 1600 |
| 03121220 | 6 x 30 | 30 +-1,5 | 16,00-17,00 | 13,50-14,50 | 3,80-4,40 | 1,55-2,05 | 1 | 200 | 1600 |
| 03121239 | 6 x 35 | 35 +-1,5 | 16,00-17,00 | 13,50-14,50 | 3,80-4,40 | 1,55-2,05 | 1 | 200 | 1600 |
| 03121247 | 6 x 40 | 40 +-1,5 | 16,00-17,00 | 13,50-14,50 | 3,80-4,40 | 1,55-2,05 | 1 | 200 | 1600 |
| 03121255 | 6 x 45 | 45 +-1,5 | 16,00-17,00 | 13,50-14,50 | 3,80-4,40 | 1,55-2,05 | 1 | 200 | 1600 |
| 03121263 | 6 x 50 | 50 +-1,5 | 16,00-17,00 | 13,50-14,50 | 3,80-4,40 | 1,55-2,05 | 1 | 200 | 800 |
| 03121271 | 6 x 55 | 55 +-1,5 | 16,00-17,00 | 13,50-14,50 | 3,80-4,40 | 1,55-2,05 | 1 | 200 | 800 |
| 03121280 | 6 x 60 | 60 +-1,5 | 16,00-17,00 | 13,50-14,50 | 3,80-4,40 | 1,55-2,05 | 1 | 200 | 800 |
| 03121298 | 8 x 12 | 12 +-0,8 | 21,50-22,50 | 16,50-17,50 | 4,45-5,05 | 2,00-2,50 | 1.25 | 100 | 800 |
| 03121300 | 8 x 15 | 15 +-0,8 | 21,50-22,50 | 16,50-17,50 | 4,45-5,05 | 2,00-2,50 | 1.25 | 100 | 800 |
| 03121319 | 8 x 20 | 20 +-0,8 | 21,50-22,50 | 16,50-17,50 | 4,45-5,05 | 2,00-2,50 | 1.25 | 100 | 800 |
| 03121327 | 8 x 25 | 25 +-0,8 | 21,50-22,50 | 16,50-17,50 | 4,45-5,05 | 2,00-2,50 | 1.25 | 100 | 800 |
| 02131335 | 8 x 30 | 30 +-1,5 | 21,50-22,50 | 16,50-17,50 | 4,45-5,05 | 2,00-2,50 | 1.25 | 100 | 800 |
| 03121343 | 8 x 35 | 35 +-1,5 | 21,50-22,50 | 16,50-17,50 | 4,45-5,05 | 2,00-2,50 | 1.25 | 100 | 800 |
| 03121351 | 8 x 40 | 40 +-1,5 | 21,50-22,50 | 16,50-17,50 | 4,45-5,05 | 2,00-2,50 | 1.25 | 100 | 800 |
| 03121360 | 8 x 45 | 45 +-1,5 | 21,50-22,50 | 16,50-17,50 | 4,45-5,05 | 2,00-2,50 | 1.25 | 100 | 800 |
| 03121378 | 8 x 50 | 50 +-1,5 | 21,50-22,50 | 16,50-17,50 | 4,45-5,05 | 2,00-2,50 | 1.25 | 100 | 800 |
| 03121394 | 8 x 60 | 60 +-1,5 | 21,50-22,50 | 16,50-17,50 | 4,45-5,05 | 2,00-2,50 | 1.25 | 100 | 800 |
| 03121407 | 10 x 15 | 15 +-0,8 | 25,40-26,60 | 18,50-19,50 | 5,70-6,30 | 2,55-3,05 | 1.5 | 100 | 800 |
| 03121415 | 10 x 20 | 20 +-0,8 | 25,40-26,60 | 18,50-19,50 | 5,70-6,30 | 2,55-3,05 | 1.5 | 100 | 800 |
| 03121423 | 10 x 25 | 25 +-0,8 | 25,40-26,60 | 18,50-19,50 | 5,70-6,30 | 2,55-3,05 | 1.5 | 100 | 800 |
| 03121431 | 10 x 30 | 30 +-1,5 | 25,40-26,60 | 18,50-19,50 | 5,70-6,30 | 2,55-3,05 | 1.5 | 100 | 400 |
| 03121440 | 10 x 35 | 35 +-1,5 | 25,40-26,60 | 18,50-19,50 | 5,70-6,30 | 2,55-3,05 | 1.5 | 100 | 400 |
| 03121458 | 10 x 40 | 40 +-1,5 | 25,40-26,60 | 18,50-19,50 | 5,70-6,30 | 2,55-3,05 | 1.5 | 100 | 400 |
| 03121466 | 10 x 45 | 45 +-1,5 | 25,40-26,60 | 18,50-19,50 | 5,70-6,30 | 2,55-3,05 | 1.5 | 100 | 400 |
| 03121474 | 10 x 50 | 50 +-1,5 | 25,40-26,60 | 18,50-19,50 | 5,70-6,30 | 2,55-3,05 | 1.5 | 100 | 400 |
| 03121490 | 10 x 60 | 60 +-1,5 | 25,40-26,60 | 18,50-19,50 | 5,70-6,30 | 2,55-3,05 | 1.5 | 100 | 400 |
