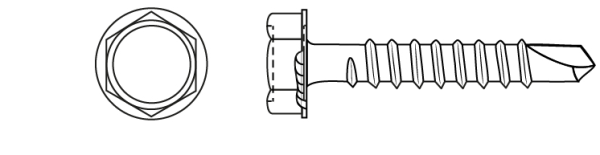

Vis autoperceuse DIN 7504-K
La vis autoperceuse DIN 7504-K est spécialement conçue pour être appliquée comme fixation de façades ou de toitures métalliques dans des structures en acier. Il a une dureté de surface de min. 560 HV, en acier et finition zinguée.
Caractéristiques du produit
FicheTechnique-ATST.pdf
Matériel:
Acier cémenté C1018-C1022
Finition:
Plaqué zinc
Dureté:
Dureté de la surface Min. 500 HV
Dureté du noyau 240-450 HV
All references
| Part number | Taille Ø D x L | Ø D | L | A | H | B | C | Ø d | Ø dp Max. | P Pas du filetage | Capacité de forage | Boîtage | Emballage |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 04390013 | 3,5 x 13 | 3,5 | 13 | 5,5 | 3,3 | 8,0 | 1,2 | 2,64 | 2,8 | 1,3 | 0,70 - 2,25 | 1000 | 16000 |
| 04390023 | 3,5 x 16 | 3,5 | 16 | 5,5 | 3,3 | 8,0 | 1,2 | 2,64 | 2,8 | 1,3 | 0,70 - 2,25 | 1000 | 16000 |
| 04390033 | 3,5 x 19 | 3,5 | 19 | 5,5 | 3,3 | 8,0 | 1,2 | 2,64 | 2,8 | 1,3 | 0,70 - 2,25 | 1000 | 10000 |
| 04390043 | 4,2 x 13 | 4,2 | 13 | 7,0 | 4,1 | 8,5 | 1,5 | 3,10 | 3,6 | 1,4 | 1,75 - 3,00 | 1000 | 10000 |
| 04390053 | 4,2 x 16 | 4,2 | 16 | 7,0 | 4,1 | 8,5 | 1,5 | 3,10 | 3,6 | 1,4 | 1,75 - 3,00 | 1000 | 10000 |
| 04390063 | 4,2 x 19 | 4,2 | 19 | 7,0 | 4,1 | 8,5 | 1,5 | 3,10 | 3,6 | 1,4 | 1,75 - 3,00 | 1000 | 10000 |
| 04390073 | 4,2 x 25 | 4,2 | 25 | 7,0 | 4,1 | 8,5 | 1,5 | 3,10 | 3,6 | 1,4 | 1,75 - 3,00 | 1000 | 8000 |
| 04390083 | 4,8 x 13 | 4,8 | 13 | 8,0 | 4,3 | 10,0 | 1,6 | 3,58 | 4,1 | 1,6 | 1,75 - 4,40 | 1000 | 10000 |
| 04390093 | 4,8 x 16 | 4,8 | 16 | 8,0 | 4,3 | 10,0 | 1,6 | 3,58 | 4,1 | 1,6 | 1,75 - 4,40 | 1000 | 10000 |
| 04390103 | 4,8 x 19 | 4,8 | 19 | 8,0 | 4,3 | 10,0 | 1,6 | 3,58 | 4,1 | 1,6 | 1,75 - 4,40 | 500 | 8000 |
| 04390113 | 4,8 x 25 | 4,8 | 25 | 8,0 | 4,3 | 10,0 | 1,6 | 3,58 | 4,1 | 1,6 | 1,75 - 4,40 | 500 | 5000 |
| 04390123 | 4,8 x 32 | 4,8 | 32 | 8,0 | 4,3 | 10,0 | 1,6 | 3,58 | 4,1 | 1,6 | 1,75 - 4,40 | 500 | 5000 |
| 04390133 | 4,8 x 38 | 4,8 | 38 | 8,0 | 4,3 | 10,0 | 1,6 | 3,58 | 4,1 | 1,6 | 1,75 - 4,40 | 400 | 4000 |
| 04390143 | 4,8 x 50 | 4,8 | 50 | 8,0 | 4,3 | 10,0 | 1,6 | 3,58 | 4,1 | 1,6 | 1,75 - 4,40 | 350 | 3500 |
| 04390153 | 5,5 x 19 | 5,5 | 19 | 8,0 | 5,1 | 10,5 | 1,9 | 4,17 | 4,8 | 1,8 | 1,75 - 5,25 | 900 | 7200 |
| 04390163 | 5,5 x 22 | 5,5 | 22 | 8,0 | 5,1 | 10,5 | 1,9 | 4,17 | 4,8 | 1,8 | 1,75 - 5,25 | 500 | 5000 |
| 04390173 | 5,5 x 25 | 5,5 | 25 | 8,0 | 5,1 | 10,5 | 1,9 | 4,17 | 4.8 | 1,8 | 1,75 - 5,25 | 400 | 4000 |
| 04390183 | 5,5 x 32 | 5,5 | 32 | 8,0 | 5,1 | 10,5 | 1,9 | 4,17 | 4,8 | 1,8 | 1,75 - 5,25 | 400 | 4000 |
| 04390193 | 5,5 x 38 | 5,5 | 38 | 8,0 | 5,1 | 10,5 | 1,9 | 4,17 | 4,8 | 1,8 | 1,75 - 5,25 | 400 | 4000 |
| 04390203 | 5,5 x 45 | 5,5 | 45 | 8,0 | 5,1 | 10,5 | 1,9 | 4,17 | 4,8 | 1,8 | 1,75 - 5,25 | 350 | 3500 |
| 04390213 | 5,5 x 50 | 5,5 | 50 | 8,0 | 5,1 | 10,5 | 1,9 | 4,17 | 4.8 | 1,8 | 1,75 - 5,25 | 300 | 3000 |
| 04390223 | 5,5 x 63 | 5,5 | 63 | 8,0 | 5,1 | 10,5 | 1,9 | 4,17 | 4,8 | 1,8 | 1,75 - 5,25 | 200 | 2000 |
| 04390233 | 6,3 x 19 | 6,3 | 19 | 10,0 | 6,3 | 12,6 | 2,0 | 4,88 | 5,8 | 1,8 | 2,50 - 6,00 | 500 | 4000 |
| 04390243 | 6,3 x 25 | 6,3 | 25 | 10,0 | 6,3 | 12,6 | 2,0 | 4,88 | 5,8 | 1,8 | 2,50 - 6,00 | 400 | 3200 |
| 04390253 | 6,3 x 32 | 6,3 | 32 | 10,0 | 6,3 | 12,6 | 2,0 | 4,88 | 5,8 | 1,8 | 2,50 - 6,00 | 400 | 3200 |
| 04390263 | 6,3 x 38 | 6,3 | 38 | 10,0 | 6,3 | 12,6 | 2,0 | 4,88 | 5,8 | 1,8 | 2,50 - 6,00 | 400 | 3200 |
| 04390273 | 6,3 x 45 | 6,3 | 45 | 10,0 | 6,3 | 12,6 | 2,0 | 4,88 | 5,8 | 1,8 | 2,50 - 6,00 | 300 | 3000 |
| 04390283 | 6,3 x 50 | 6,3 | 50 | 10,0 | 6,3 | 12,6 | 2,0 | 4,88 | 5,8 | 1,8 | 2,50 - 6,00 | 250 | 2000 |
| 04390293 | 6,3 x 63 | 6,3 | 63 | 10,0 | 6,3 | 12,6 | 2,0 | 4,88 | 5,8 | 1,8 | 2,50 - 6,00 | 200 | 1600 |
| 04390303 | 6,3 x 75 | 6,3 | 75 | 10,0 | 6,3 | 12,6 | 2,0 | 4,88 | 5,8 | 1,8 | 2,50 - 6,00 | 200 | 1600 |
| 04390313 | 6,3 x 80 | 6,3 | 80 | 10,0 | 6,3 | 12,6 | 2,0 | 4,88 | 5,8 | 1,8 | 2,50 - 6,00 | 200 | 1600 |
| 04390323 | 6,3 x 90 | 6,3 | 90 | 10,0 | 6,3 | 12,6 | 2,0 | 4,88 | 5,8 | 1,8 | 2,50 - 6,00 | 100 | 1000 |
| 04390333 | 6,3 x 100 | 6,3 | 100 | 10,0 | 6,3 | 12,6 | 2,0 | 4,88 | 5,8 | 1,8 | 2,50 - 6,00 | 100 | 1000 |
