Vis autoperceuse DIN 7504-K avec rondelle EPDM
La vis autoperceuse avec rondelle est en acier cémenté. La rondelle incorporée dans la conception de la tête, permet de tenir une plus grande surface. Ce type de vis est principalement recommandé pour une application directe sur des tôles ou des profilés en acier et en aluminium.
Parfait pour la fixation aux façades et aux revêtements métalliques sur les structures en acier, en particulier dans les applications extérieures.
Caractéristiques du produit
FicheTechnique-ATDM.pdf
Matériau:
Vis - acier cémenté C1018-C1022
Joint - EPDM
Rondelle en acier-plaque
Finition:
Zingué
Dureté:
Dureté superficielle Min. 500 HV
Dureté du noyau 240-450 HV
All references

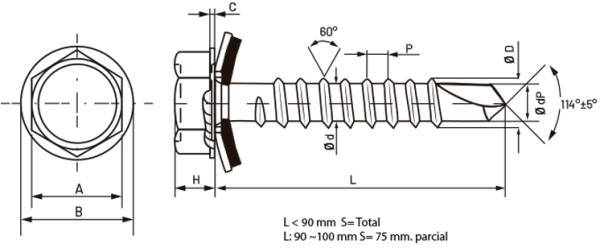

| Part number | Taille Ø D x L - Ø D1 | Ø D | L | A | H | B | C | Ø d | Ø dp Max. | P Pas du filetage | Capacité de forage | Boîtage | Emballage |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 04390413 | 4,8 x 19 - 14 | 4,8 | 19 | 8 | 4,3 | 10,0 | 1,6 | 3,58 | 4,10 | 1,6 | 1,75 - 4,40 | 500 | 5.000 |
| 04390423 | 4,8 x 25 - 14 | 4,8 | 25 | 8 | 4,3 | 10,0 | 1,6 | 3,58 | 4,10 | 1,6 | 1,75 - 4,40 | 400 | 3.200 |
| 04390433 | 4,8 x 16 - 16 | 4,8 | 16 | 8 | 4,3 | 10,0 | 1,6 | 3,58 | 4,10 | 1,6 | 1,75 - 4,40 | 250 | 2.500 |
| 04390443 | 4,8 x 19 - 16 | 4,8 | 19 | 8 | 4,3 | 10,0 | 1,6 | 3,58 | 4,10 | 1,6 | 1,75 - 4,40 | 500 | 4.000 |
| 04390453 | 4,8 x 25 - 16 | 4,8 | 25 | 8 | 4,3 | 10,0 | 1,6 | 3,58 | 4,10 | 1,6 | 1,75 - 4,40 | 500 | 4.000 |
| 04390463 | 4,8 x 32 - 16 | 4,8 | 32 | 8 | 4,3 | 10,0 | 1,6 | 3,58 | 4,10 | 1,6 | 1,75 - 4,40 | 400 | 3.200 |
| 04390473 | 4,8 x 38 - 16 | 4,8 | 38 | 8 | 4,3 | 10,0 | 1,6 | 3,58 | 4,10 | 1,6 | 1,75 - 4,40 | 400 | 3.200 |
| 04390483 | 5,5 x 19 - 16 | 5,5 | 19 | 8 | 5,1 | 10,5 | 1,9 | 4,17 | 4,80 | 1,8 | 1,75 - 5,25 | 500 | 4.000 |
| 04390493 | 5,5 x 22 - 16 | 5,5 | 22 | 8 | 5,1 | 10,5 | 1,9 | 4,17 | 4,80 | 1,8 | 1,75 - 5,25 | 350 | 2.800 |
| 04390513 | 5,5 x 25 - 16 | 5,5 | 25 | 8 | 5,1 | 10,5 | 1,9 | 4,17 | 4,80 | 1,8 | 1,75 - 5,25 | 500 | 4.000 |
| 04390523 | 5,5 x 32 - 16 | 5,5 | 32 | 8 | 5,1 | 10,5 | 1,9 | 4,17 | 4,80 | 1,8 | 1,75 - 5,25 | 350 | 2.800 |
| 04390533 | 5,5 x 38 - 16 | 5,5 | 38 | 8 | 5,1 | 10,5 | 1,9 | 4,17 | 4,80 | 1,8 | 1,75 - 5,25 | 250 | 2.000 |
| 04390543 | 5,5 x 50 - 16 | 5,5 | 50 | 8 | 5,1 | 10,5 | 1,9 | 4,17 | 4,80 | 1,8 | 1,75 - 5,25 | 200 | 1.600 |
| 04390553 | 5,5 x 63 - 16 | 5,5 | 63 | 8 | 5,1 | 10,5 | 1,9 | 4,17 | 4,80 | 1,8 | 1,75 - 5,25 | 200 | 1.600 |
| 04390503 | 5,5 x 22 - 18 | 5,5 | 22 | 8 | 5,1 | 10,5 | 1,9 | 4,17 | 4,80 | 1,8 | 1,75 - 5,25 | 500 | 4.000 |
| 04390603 | 5,5 x 25 - 18 | 5,5 | 25 | 8 | 5,1 | 10,5 | 1,9 | 4,17 | 4.80 | 1,8 | 1,75 - 5,25 | 500 | 4.000 |
| 04390613 | 5,5 x 32 - 18 | 5,5 | 32 | 8 | 5,1 | 10,5 | 1,9 | 4,17 | 4,80 | 1,8 | 1,75 - 5,25 | 350 | 2.800 |
| 04390623 | 5,5 x 38 - 18 | 5,5 | 38 | 8 | 5,1 | 10,5 | 1,9 | 4,17 | 4,80 | 1,8 | 1,75 - 5,25 | 350 | 2.800 |
| 04390633 | 5,5 x 50 - 18 | 5,5 | 50 | 8 | 5,1 | 10,5 | 1,9 | 4,17 | 4,80 | 1,8 | 1,75 - 5,25 | 250 | 2.000 |
| 04390733 | 5,5 x 22 - 25 | 5,5 | 22 | 8 | 5,1 | 10,5 | 1,9 | 4,17 | 4,80 | 1,8 | 1,75 - 5,25 | 300 | 2.400 |
| 04390743 | 5,5 x 25 - 25 | 5,5 | 25 | 8 | 5,1 | 10,5 | 1,9 | 4,17 | 4,80 | 1,8 | 1,75 - 5,25 | 300 | 2.400 |
| 04390563 | 6,3 x 19 - 16 | 6,3 | 19 | 10 | 6,3 | 12,6 | 2,0 | 4,88 | 5,80 | 1,8 | 2,50 - 6,00 | 350 | 2.800 |
| 04390573 | 6,3 x 25 - 16 | 6,3 | 25 | 10 | 6,3 | 12,6 | 2,0 | 4,88 | 5,80 | 1,8 | 2,50 - 6,00 | 300 | 2.400 |
| 04390583 | 6,3 x 32 - 16 | 6,3 | 32 | 10 | 6,3 | 12,6 | 2,0 | 4,88 | 5,80 | 1,8 | 2,50 - 6,00 | 300 | 2.400 |
| 04390593 | 6,3 x 38 - 16 | 6,3 | 38 | 10 | 6,3 | 12,6 | 2,0 | 4,88 | 5,80 | 1,8 | 2,50 - 6,00 | 300 | 2.400 |
| 04390643 | 6,3 x 25 - 18 | 6,3 | 25 | 10 | 6,3 | 12,6 | 2,0 | 4,88 | 5,80 | 1,8 | 2,50 - 6,00 | 200 | 1.600 |
| 04390653 | 6,3 x 32 - 18 | 6,3 | 32 | 10 | 6,3 | 12,6 | 2,0 | 4,88 | 5,80 | 1,8 | 2,50 - 6,00 | 300 | 2.400 |
| 04390663 | 6,3 x 38 - 18 | 6,3 | 38 | 10 | 6,3 | 12,6 | 2,0 | 4,88 | 5,80 | 1,8 | 2,50 - 6,00 | 300 | 2.400 |
| 04390673 | 6,3 x 50 - 18 | 6,3 | 50 | 10 | 6,3 | 12,6 | 2,0 | 4,88 | 5,80 | 1,8 | 2,50 - 6,00 | 160 | 1.600 |
| 04390683 | 6,3 x 63 - 18 | 6,3 | 63 | 10 | 6,3 | 12,6 | 2,0 | 4,88 | 5,80 | 1,8 | 2,50 - 6,00 | 150 | 1.200 |
| 04390693 | 6,3 x 75 - 18 | 6,3 | 75 | 10 | 6,3 | 12,6 | 2,0 | 4,88 | 5,80 | 1,8 | 2,50 - 6,00 | 150 | 1.200 |
| 04390703 | 6,3 x 80 - 18 | 6,3 | 80 | 10 | 6,3 | 12,6 | 2,0 | 4,88 | 5,80 | 1,8 | 2,50 - 6,00 | 100 | 800 |
| 04390713 | 6,3 x 90 - 18 | 6,3 | 90 | 10 | 6,3 | 12,6 | 2,0 | 4,88 | 5,80 | 1,8 | 2,50 - 6,00 | 100 | 800 |
| 04390723 | 6,3 x 100 - 18 | 6,3 | 100 | 10 | 6,3 | 12,6 | 2,0 | 4,88 | 5,80 | 1,8 | 2,50 - 6,00 | 100 | 800 |
| 04390753 | 6,3 x 25 - 25 | 6,3 | 25 | 10 | 6,3 | 12,6 | 2,0 | 4,88 | 5,80 | 1,8 | 2,50 - 6,00 | 250 | 2.000 |
| 04390763 | 6,3 x 50 - 25 | 6,3 | 50 | 10 | 6,3 | 12,6 | 2,0 | 4,88 | 5,80 | 1,8 | 2,50 - 6,00 | 180 | 1.440 |
| 04390773 | 6,3 x 63 - 25 | 6,3 | 63 | 10 | 6,3 | 12,6 | 2,0 | 4,88 | 5,80 | 1,8 | 2,50 - 6,00 | 150 | 1.200 |
