Cómo instalar los anclajes metálicos con rosca de Lukia

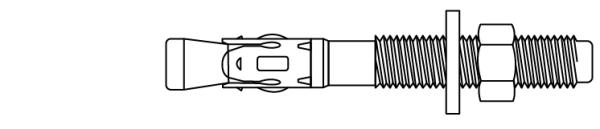

Anclaje metálico con rosca externa

Name: Anclaje metálico con rosca externa
Brand: lukia

Acero

Este anclaje dispone de una varilla con rosca externa y un clip de anclaje en su extremo. La forma cónica del final de la varilla permite que, cuando se realiza el roscado, el clip se expanda y quede fijado por la fuerza ejercida y el rozamiento, al mismo tiempo la geometría del clip evita giros y desprendimientos. Es muy importante realizar el par de apriete marcado en las fichas técnicas.

Acero inoxidable AISI 304

Este anclaje dispone de una varilla con rosca externa y un clip de anclaje en su extremo. La forma cónica del final de la varilla permite que cuando se realiza el roscado el clip se expanda y quede fijado por la fuerza ejercida y el rozamiento, al mismo tiempo la geometría del clip evita giros y desprendimientos. Es muy importante realizar el par de apriete marcado en las fichas técnicas. Al tratarse de un anclaje realizado en acero inoxidable AISI 304 garantiza una mayor durabilidad en ambientes húmedos y/o corrosivos.

¿Qué material necesitas?

Acero

Acero inoxidable AISI 304

FichaComercial-TASTWA.pdf

Descargar |

Material:
Eje roscado y clip: Acero al carbono Grado 4.8
Arandela y tuerca: Acero

Acabado:
Cincado blanco

Arandela:
DIN 125A

Tuerca:
DIN 934

Todas las referencias

Referencia	Medida M x L	Ø Broca mm	Par de apriete Nm	Espesor a fijar mm	Resistencia Tensión de Extracción kN	Resistencia al corte kN	Envase	Embalaje
09107010	6 x 45	6	5	10	3.3	1.9	200	200
09107028	6 x 60	6	5	25	3.3	1.9	200	200
09107790	6 x 70	6	5	12	7.5	1.9	200	200
09107036	6 x 80	6	5	30	7.5	1.9	100	100
09107803	6 x 85	6	5	27	7.5	1.9	100	100
09107811	6 x 100	6	5	42	7.5	1.9	100	100
09107820	6 x 120	6	5	70	7.5	1.9	100	100
09107044	8 x 50	8	10	5	4.6	3.4	100	100
09107052	8 x 60	8	10	15	4.6	3.4	100	100
09107060	8 x 75	8	10	15	10.2	3.4	100	100
09107079	8 x 90	8	10	30	10.2	3.4	100	100
09107087	8 x 115	8	10	55	10.2	3.4	100	100
09107095	8 x 130	8	10	70	10.2	3.4	100	100
09107838	8 x 150	8	10	80	10.2	3.4	75	75
09107116	10 x 70	10	28	15	7.5	5.4	100	100
09107124	10 x 90	10	28	20	14.3	5.4	75	75
09107140	10 x 120	10	28	50	14.3	5.4	50	50
09107159	10 x 150	10	28	80	14.3	5.4	50	50
09107846	10 x 170	10	28	90	14.3	5.4	50	50
09107854	10 x 210	10	28	130	14.3	5.4	50	50
09107175	12 x 75	12	34	5	10.2	7.8	50	50
09107183	12 x 90	12	34	20	10.2	7.8	50	50
09107191	12 x 110	12	34	20	18.8	7.8	50	50
09107204	12 x 140	12	34	50	18.8	7.8	50	50
09107212	12 x 160	12	34	70	18.8	7.8	50	50
09107220	12 x 180	12	34	90	18.8	7.8	25	25
09107862	12 x 220	12	34	128	18.8	7.8	25	25
09107870	14 x 80	14	90	5	11.2	9.2	25	25
09107889	14 x 95	14	90	10	11.2	9.2	25	25
09107897	14 x 120	14	90	12	23.4	9.2	25	25
09107900	14 x 145	14	90	37	23.4	9.2	25	25
09107918	14 x 180	14	90	55	23.4	9.2	25	25
09107239	16 x 90	16	120	5	12.2	14.5	25	25
09107247	16 x 110	16	120	15	12.2	14.5	25	25
09107255	16 x 125	16	120	25	18.8	14.5	25	25
09107263	16 x 145	16	120	20	31.7	14.5	25	25
09107271	16 x 170	16	120	45	31.7	14.5	25	25
09107280	16 x 220	16	120	98	31.7	14.5	25	50
09107298	16 x 250	16	120	128	31.7	14.5	25	25
09107942	20 x 120	20	200	25	14.3	22.6	25	25
09107950	20 x 160	20	200	15	40.5	22.6	25	25
09107969	20 x 220	20	200	75	40.5	22.6	25	25
09107977	20 x 270	20	200	125	40.5	22.6	25	25

Todas las referencias

Referencia	Medida M x L	Ø Broca mm	Par de apriete Nm	Espesor a fijar mm	Resistencia Tensión de Extracción kN	Resistencia al corte kN	Envase	Embalaje
29107010	6 x 45	6	5	10	3.3	2.2	150	1800
29107028	6 x 60	6	5	25	3.3	2.2	150	1800
29107036	6 x 80	6	5	30	7.5	2.2	100	800
29107820	6 x 120	6	5	70	7.5	2.2	100	800
29107044	8 x 50	8	10	8	4.6	4	100	800
29107060	8 x 75	8	10	18	10.2	4	75	600
29107079	8 x 90	8	10	33	10.2	4	75	600
29107116	10 x 70	10	28	13	7.5	6.4	50	400
29107124	10 x 90	10	28	18	14.3	6.4	50	400
29107140	10 x 120	10	28	48	14.3	6.4	25	200
29107175	12 x 75	12	34	8	10.2	9.3	25	200
29107183	12 x 90	12	34	23	10.2	9.3	25	200
29107191	12 x 110	12	34	23	18.8	9.3	25	200
29107204	12 x 140	12	34	53	18.8	9.3	25	200
29107239	16 x 90	16	120	7	14.3	17.3	15	120
29107263	16 x 145	16	120	27	31.7	17.3	10	80
29107271	16 x 170	16	120	52	31.7	17.3	10	80
29107942	20 x 120	20	200	31	14.3	26.9	5	40
29107950	20 x 160	20	200	21	40.5	26.9	5	40
29107969	20 x 220	20	200	81	40.5	26.9	5	30
