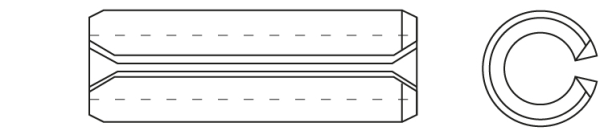

Pasador Elástico DIN 1481 (ISO 8752)

El pasador elástico es un cilindro hueco que longitudinalmente tiene una ranura de un extremo a otro. El pasador libre tiene un diámetro exterior mayor con relación al diámetro nominal del taladro de su alojamiento. Cuando el pasador queda introducido en el taladro, queda comprimido y retenido debido a la fuerza elástica ejercida contra las paredes de dicho taladro. La ranura se reduce en anchura pero sigue permaneciendo abierta.

Características del producto

FichaComercial-D1481.pdf

Descargar |

Material:
Acero para muelles

Dureza:
HV 422 ÷560 / HRC 43 ÷49

Acabado:
Aceitado antioxidante

Todas las referencias

Referencia	Ø Aplicación	Ø d ±0.3	S ±0.02	L	Envase	Embalaje
01100016	1,5 x 4	1,7 +0,1	0.3	4	1000	64000
01100024	1,5 x 5	1,7 +0,1	0.3	5	1000	64000
01100032	1,5 x 6	1,7 +0,1	0.3	6	1000	64000
01100040	1,5 x 8	1,7 +0,1	0.3	8	1000	64000
01100059	1,5 x 10	1,7 +0,1	0.3	10	1000	64000
01100067	1,5 x 12	1,7 +0,1	0.3	12	1000	64000
01100075	1,5 x 14	1,7 +0,1	0.3	14	1000	64000
01100083	1,5 x 16	1,7 +0,1	0.3	16	1000	64000
01100091	1,5 x 18	1,7 +0,1	0.3	18	1000	16000
01100104	1,5 x 20	1,7 +0,1	0.3	20	1000	16000
01100112	2,0 x 4	2,3 +0,1	0.4	4	1000	64000
01100120	2,0 x 5	2,3 +0,1	0.4	5	1000	64000
01100139	2,0 x 6	2,3 +0,1	0.4	6	1000	64000
01100147	2,0 x 8	2,3 +0,1	0.4	8	1000	64000
01100155	2,0 x 10	2,3 +0,1	0.4	10	1000	64000
01100163	2,0 x 12	2,3 +0,1	0.4	12	1000	64000
01100171	2,0 x 14	2,3 +0,1	0.4	14	1000	64000
01100180	2,0 x 16	2,3 +0,1	0.4	16	1000	16000
01100198	2,0 x 18	2,3 +0,1	0.4	18	1000	16000
01100200	2,0 x 20	2,3 +0,1	0.4	20	1000	16000
01100219	2,0 x 22	2,3 +0,1	0.4	22	1000	16000
01100227	2,0 x 24	2,3 +0,1	0.4	24	1000	16000
01100235	2,0 x 26	2,3 +0,1	0.4	26	1000	16000
01100243	2,0 x 28	2,3 +0,1	0.4	28	1000	16000
01100251	2,0 x 30	2,3 +0,1	0.4	30	1000	8000
01100278	2,5 x 5	2,8 +0,1	0.5	5	1000	64000
01100286	2,5 x 6	2,8 +0,1	0.5	6	1000	64000
01100294	2,5 x 8	2,8 +0,1	0.5	8	1000	64000
01100307	2,5 x 10	2,8 +0,1	0.5	10	1000	16000
01100315	2,5 x 12	2,8 +0,1	0.5	12	1000	16000
01100323	2,5 x 14	2,8 +0,1	0.5	14	1000	16000
01100331	2,5 x 16	2,8 +0,1	0.5	16	1000	16000
01100340	2,5 x 18	2,8 +0,1	0.5	18	1000	16000
01100358	2,5 x 20	2,8 +0,1	0.5	20	1000	16000
01100366	2,5 x 22	2,8 +0,1	0.5	22	1000	16000
01100374	2,5 x 24	2,8 +0,1	0.5	24	1000	8000
01100382	2,5 x 26	2,8 +0,1	0.5	26	1000	16000
01100390	2,5 x 28	2,8 +0,1	0.5	28	1000	8000
01100403	2,5 x 30	2,8 +0,1	0.5	30	1000	8000
01100420	3,0 x 5	3,3 +0,2	0.6	5	1000	64000
01100438	3,0 x 6	3,3 +0,2	0.6	6	1000	64000
01100446	3,0 x 8	3,3 +0,2	0.6	8	1000	64000
01100454	3,0 x 10	3,3 +0,2	0.6	10	1000	16000
01100462	3,0 x 12	3,3 +0,2	0.6	12	1000	16000
01100470	3,0 x 14	3,3 +0,2	0.6	14	1000	16000
01100489	3,0 x 16	3,3 +0,2	0.6	16	1000	16000
01100497	3,0 x 18	3,3 +0,2	0.6	18	1000	16000
01100500	3,0 x 20	3,3 +0,2	0.6	20	1000	16000
01100518	3,0 x 22	3,3 +0,2	0.6	22	1000	16000
01100526	3,0 x 24	3,3 +0,2	0.6	24	1000	16000
01100534	3,0 x 26	3,3 +0,2	0.6	26	1000	8000
01100542	3,0 x 28	3,3 +0,2	0.6	28	1000	8000
01100550	3,0 x 30	3,3 +0,2	0.6	30	1000	8000
01100569	3,0 x 32	3,3 +0,2	0.6	32	1000	8000
01100577	3,0 x 36	3,3 +0,2	0.6	36	1000	8000
01100585	3,0 x 40	3,3 +0,2	0.6	40	1000	8000
01103129	3,0 x 45	3,3 +0,2	0.6	45	1000	8000
01103110	3,0 x 50	3,3 +0,2	0.6	50	1000	8000
01103410	3,5 x 6	3,8 +0,2	0.75	6	1000	64000
01103428	3,5 x 8	3,8 +0,2	0.75	8	1000	16000
01103436	3,5 x 10	3,8 +0,2	0.75	10	1000	16000
01103444	3,5 x 12	3,8 +0,2	0.75	12	1000	16000
01103452	3,5 x 14	3,8 +0,2	0.75	14	1000	16000
01103460	3,5 x 16	3,8 +0,2	0.75	16	1000	16000
01103479	3,5 x 18	3,8 +0,2	0.75	18	1000	16000
01103487	3,5 x 20	3,8 +0,2	0.75	20	1000	16000
01103495	3,5 x 22	3,8 +0,2	0.75	22	1000	16000
01103508	3,5 x 24	3,8 +0,2	0.75	24	1000	8000
01103516	3,5 x 26	3,8 +0,2	0.75	26	1000	8000
01103524	3,5 x 28	3,8 +0,2	0.75	28	1000	8000
01103532	3,5 x 30	3,8 +0,2	0.75	30	1000	8000
01103540	3,5 x 32	3,8 +0,2	0.75	32	1000	8000
01103559	3,5 x 36	3,8 +0,2	0.75	36	1000	8000
01103567	3,5 x 40	3,8 +0,2	0.75	40	1000	8000
01103575	3,5 x 45	3,8 +0,2	0.75	45	1000	8000
01103583	3,5 x 50	3,8 +0,2	0.75	50	1000	8000
01100622	4,0 x 8	4,4 +0,2	0.8	8	500	32000
01100630	4,0 x 10	4,4 +0,2	0.8	10	500	8000
01100649	4,0 x 12	4,4 +0,2	0.8	12	500	32000
01100657	4,0 x 14	4,4 +0,2	0.8	14	500	8000
01100665	4,0 x 16	4,4 +0,2	0.8	16	500	8000
01100673	4,0 x 18	4,4 +0,2	0.8	18	500	8000
01100681	4,0 x 20	4,4 +0,2	0.8	20	500	8000
01100690	4,0 x 22	4,4 +0,2	0.8	22	500	8000
01100702	4,0 x 24	4,4 +0,2	0.8	24	500	8000
01100710	4,0 x 26	4,4 +0,2	0.8	26	500	8000
01100729	4,0 x 28	4,4 +0,2	0.8	28	500	4000
01100737	4,0 x 30	4,4 +0,2	0.8	30	500	4000
01100745	4,0 x 32	4,4 +0,2	0.8	32	500	4000
01100753	4,0 x 36	4,4 +0,2	0.8	36	500	4000
01100761	4,0 x 40	4,4 +0,2	0.8	40	500	4000
01100770	4,0 x 45	4,4 +0,2	0.8	45	500	4000
01100788	4,0 x 50	4,4 +0,2	0.8	50	500	4000
01100825	5,0 x 10	5,4 +0,2	1	10	500	8000
01100833	5,0 x 12	5,4 +0,2	1	12	500	8000
01100841	5,0 x 14	5,4 +0,2	1	14	500	8000
01100850	5,0 x 16	5,4 +0,2	1	16	500	8000
01100868	5,0 x 18	5,4 +0,2	1	18	500	8000
01100876	5,0 x 20	5,4 +0,2	1	20	500	4000
01100884	5,0 x 22	5,4 +0,2	1	22	500	4000
01100892	5,0 x 24	5,4 +0,2	1	24	500	4000
01100905	5,0 x 26	5,4 +0,2	1	26	500	4000
01100913	5,0 x 28	5,4 +0,2	1	28	500	4000
01100921	5,0 x 30	5,4 +0,2	1	30	500	4000
01100930	5,0 x 32	5,4 +0,2	1	32	500	4000
01100948	5,0 x 36	5,4 +0,2	1	36	500	4000
01100956	5,0 x 40	5,4 +0,2	1	40	500	4000
01100964	5,0 x 45	5,4 +0,2	1	45	500	2000
01100972	5,0 x 50	5,4 +0,2	1	50	500	2000
01100980	5,0 x 55	5,4 +0,2	1	55	500	2000
01100999	5,0 x 60	5,4 +0,2	1	60	500	2000
01101000	5,0 x 65	5,4 +0,2	1	65	500	2000
01101019	5,0 x 70	5,4 +0,2	1	70	500	2000
01101027	5,0 x 75	5,4 +0,2	1	75	500	2000
01101035	5,0 x 80	5,4 +0,2	1	80	500	2000
01101043	6,0 x 10	6,4 +0,3	1.25	10	500	8000
01101051	6,0 x 12	6,4 +0,3	1.25	12	500	8000
01101060	6,0 x 14	6,4 +0,3	1.25	14	500	8000
01101078	6,0 x 16	6,4 +0,3	1.25	16	500	4000
01101086	6,0 x 18	6,4 +0,3	1.25	18	500	4000
01101094	6,0 x 20	6,4 +0,3	1.25	20	500	4000
01101107	6,0 x 22	6,4 +0,3	1.25	22	500	4000
01101115	6,0 x 24	6,4 +0,3	1.25	24	500	4000
01101123	6,0 x 26	6,4 +0,3	1.25	26	500	4000
01101131	6,0 x 28	6,4 +0,3	1.25	28	500	4000
01101140	6,0 x 30	6,4 +0,3	1.25	30	500	4000
01101158	6,0 x 32	6,4 +0,3	1.25	32	500	4000
01101166	6,0 x 36	6,4 +0,3	1.25	36	500	2000
01101174	6,0 x 40	6,4 +0,3	1.25	40	500	2000
01101182	6,0 x 45	6,4 +0,3	1.25	45	500	2000
01101190	6,0 x 50	6,4 +0,3	1.25	50	500	2000
01101203	6,0 x 55	6,4 +0,3	1.25	55	500	2000
01101211	6,0 x 60	6,4 +0,3	1.25	60	500	2000
01101220	6,0 x 65	6,4 +0,3	1.25	65	500	2000
01101238	6,0 x 70	6,4 +0,3	1.25	70	500	1000
01101246	6,0 x 75	6,4 +0,3	1.25	75	500	2000
01101254	6,0 x 80	6,4 +0,3	1.25	80	500	2000
01101262	6,0 x 85	6,4 +0,3	1.25	85	500	2000
01101270	6,0 x 90	6,4 +0,3	1.25	90	500	2000
01101289	6,0 x 95	6,4 +0,3	1.25	95	500	2000
01101297	6,0 x 100	6,4 +0,3	1.25	100	500	2000
01103145	7,0 x 12	7,4 +0,3	1.25	12	200	3200
01103153	7,0 x 14	7,4 +0,3	1.25	14	200	3200
01103161	7,0 x 16	7,4 +0,3	1.25	16	200	3200
01103170	7,0 x 18	7,4 +0,3	1.25	18	200	3200
01103188	7,0 x 20	7,4 +0,3	1.25	20	200	3200
01103196	7,0 x 22	7,4 +0,3	1.25	22	200	3200
01103209	7,0 x 24	7,4 +0,3	1.25	24	200	3200
01103217	7,0 x 26	7,4 +0,3	1.25	26	200	3200
01103225	7,0 x 28	7,4 +0,3	1.25	28	200	3200
01103233	7,0 x 30	7,4 +0,3	1.25	30	200	1600
01103241	7,0 x 32	7,4 +0,3	1.25	32	200	1600
01103250	7,0 x 36	7,4 +0,3	1.25	36	200	1600
01103268	7,0 x 40	7,4 +0,3	1.25	40	200	1600
01103276	7,0 x 45	7,4 +0,3	1.25	45	200	1600
01103284	7,0 x 50	7,4 +0,3	1.25	50	200	1600
01103292	7,0 x 55	7,4 +0,3	1.25	55	200	1600
01103305	7,0 x 60	7,4 +0,3	1.25	60	200	1600
01103313	7,0 x 65	7,4 +0,3	1.25	65	200	800
01103321	7,0 x 70	7,4 +0,3	1.25	70	200	1600
01103330	7,0 x 75	7,4 +0,3	1.25	75	200	800
01103348	7,0 x 80	7,4 +0,3	1.25	80	200	800
01103356	7,0 x 85	7,4 +0,3	1.25	85	200	800
01103364	7,0 x 90	7,4 +0,3	1.25	90	200	800
01103372	7,0 x 95	7,4 +0,3	1.25	95	200	800
01103380	7,0 x 100	7,4 +0,3	1.25	100	200	800
01101334	8,0 x 16	8,4 +0,3	1.25	16	200	3200
01101342	8,0 x 18	8,4 +0,3	1.25	18	200	3200
01101350	8,0 x 20	8,4 +0,3	1.25	20	200	1600
01101369	8,0 x 22	8,4 +0,3	1.25	22	200	1600
01101377	8,0 x 24	8,4 +0,3	1.25	24	200	1600
01101385	8,0 x 26	8,4 +0,3	1.25	26	200	1600
01101393	8,0 x 28	8,4 +0,3	1.25	28	200	1600
01101406	8,0 x 30	8,4 +0,3	1.25	30	200	1600
01101414	8,0 x 32	8,4 +0,3	1.25	32	200	1600
01101422	8,0 x 36	8,4 +0,3	1.25	36	200	1600
01101430	8,0 x 40	8,4 +0,3	1.25	40	200	800
01101449	8,0 x 45	8,4 +0,3	1.25	45	200	1600
01101457	8,0 x 50	8,4 +0,3	1.25	50	200	800
01101465	8,0 x 55	8,4 +0,3	1.25	55	200	800
01101473	8,0 x 60	8,4 +0,3	1.25	60	200	800
01101481	8,0 x 65	8,4 +0,3	1.25	65	200	800
01101490	8,0 x 70	8,4 +0,3	1.25	70	200	800
01101502	8,0 x 75	8,4 +0,3	1.25	75	200	800
01101510	8,0 x 80	8,4 +0,3	1.25	80	200	800
01101529	8,0 x 85	8,4 +0,3	1.25	85	200	800
01101537	8,0 x 90	8,4 +0,3	1.25	90	200	800
01101545	8,0 x 95	8,4 +0,3	1.25	95	200	800
01101553	8,0 x 100	8,4 +0,3	1.25	100	200	800
01101561	8,0 x 120	8,4 +0,3	1.25	120	200	800
01101596	10,0 x 14	10,5 +0,3	2	14	100	1600
01101625	10,0 x 20	10,5 +0,3	2	20	100	1600
01101633	10,0 x 22	10,5 +0,3	2	22	100	1600
01101641	10,0 x 24	10,5 +0,3	2	24	100	1600
01101650	10,0 x 26	10,5 +0,3	2	26	100	800
01101668	10,0 x 28	10,5 +0,3	2	28	100	800
01101676	10,0 x 30	10,5 +0,3	2	30	100	800
01101684	10,0 x 32	10,5 +0,3	2	32	100	800
01101692	10,0 x 36	10,5 +0,3	2	36	100	800
01101705	10,0 x 40	10,5 +0,3	2	40	100	800
01101713	10,0 x 45	10,5 +0,3	2	45	100	800
01101721	10,0 x 50	10,5 +0,3	2	50	100	800
01101730	10,0 x 55	10,5 +0,3	2	55	100	800
01101748	10,0 x 60	10,5 +0,3	2	60	100	800
01101756	10,0 x 65	10,5 +0,3	2	65	100	400
01101764	10,0 x 70	10,5 +0,3	2	70	100	400
01101772	10,0 x 75	10,5 +0,3	2	75	100	400
01101780	10,0 x 80	10,5 +0,3	2	80	100	400
01101799	10,0 x 85	10,5 +0,3	2	85	100	400
01101801	10,0 x 90	10,5 +0,3	2	90	100	400
01101810	10,0 x 95	10,5 +0,3	2	95	100	400
01101828	10,0 x 100	10,5 +0,3	2	100	100	400
01101836	10,0 x 120	10,5 +0,3	2	120	100	400
01101916	12,0 x 20	12,5 +0,3	2.5	20	100	800
01101924	12,0 x 22	12,5 +0,3	2.5	22	100	800
01101932	12,0 x 24	12,5 +0,3	2.5	24	100	800
01101940	12,0 x 26	12,5 +0,3	2.5	26	100	800
01101959	12,0 x 28	12,5 +0,3	2.5	28	100	800
01101967	12,0 x 30	12,5 +0,3	2.5	30	100	800
01101975	12,0 x 32	12,5 +0,3	2.5	32	100	800
01101983	12,0 x 36	12,5 +0,3	2.5	36	100	800
01101991	12,0 x 40	12,5 +0,3	2.5	40	100	800
01102003	12,0 x 45	12,5 +0,3	2.5	45	100	400
01102011	12,0 x 50	12,5 +0,3	2.5	50	100	400
01102020	12,0 x 55	12,5 +0,3	2.5	55	100	400
01102038	12,0 x 60	12,5 +0,3	2.5	60	100	400
01102046	12,0 x 65	12,5 +0,3	2.5	65	100	400
01102054	12,0 x 70	12,5 +0,3	2.5	70	100	400
01102062	12,0 x 75	12,5 +0,3	2.5	75	100	400
01102070	12,0 x 80	12,5 +0,3	2.5	80	100	400
01102089	12,0 x 85	12,5 +0,3	2.5	85	100	400
01102097	12,0 x 90	12,5 +0,3	2.5	90	100	400
01102100	12,0 x 95	12,5 +0,3	2.5	95	100	400
01102118	12,0 x 100	12,5 +0,3	2.5	100	100	400
01102126	12,0 x 120	12,5 +0,3	2.5	120	100	200
