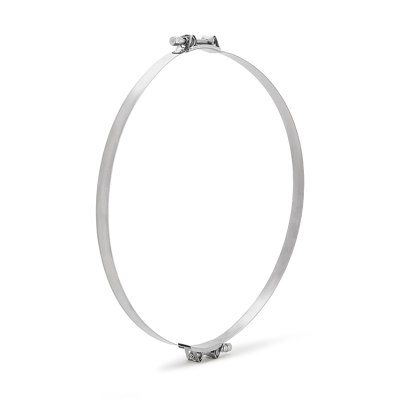

Collier de serrage Supra à tourillon double

W2

Le collier de serrage Supra à tourillon double est la solution idéale pour les applications nécessitant des performances supérieures et une meilleure répartition des forces de couple sur toute la circonférence de la bande.

Particulièrement adapté aux diamètres de tuyaux supérieurs à 270 mm, il est parfait pour les applications industrielles dans les secteurs de l'agriculture, de l'alimentation, des machines hydrauliques et de l'industrie chimique, entre autres.

Avantages :

Couple de serrage élevé : les boulons de haute qualité exclusivement fabriqués par Mikalor, avec hexagone externe et conception conique spéciale, permettent d'appliquer les couples de serrage les plus élevés du marché.
Distribution optimale de la force : le double boulon assure une distribution uniforme du couple de serrage, augmentant ainsi l'efficacité et la sécurité en termes de serrage.
Protection et fiabilité : le dessin de la bande ayant les bords relevés et arrondis empêche que les tuyaux/flexibles/conduits soient endommagés, garantissant ainsi une connexion sûre et fiable.

W4

Avantages :

Couple de serrage élevé : les boulons de haute qualité exclusivement fabriqués par Mikalor, avec hexagone externe et conception conique spéciale, permettent d'appliquer les couples de serrage les plus élevés du marché.
Distribution optimale de la force : le double boulon assure une distribution uniforme du couple de serrage, augmentant ainsi l'efficacité et la sécurité en termes de serrage.
Protection et fiabilité : le dessin de la bande ayant les bords relevés et arrondis empêche que les tuyaux/flexibles/conduits soient endommagés, garantissant ainsi une connexion sûre et fiable.

W5

Avantages :

Couple de serrage élevé : les boulons de haute qualité exclusivement fabriqués par Mikalor, avec hexagone externe et conception conique spéciale, permettent d'appliquer les couples de serrage les plus élevés du marché.
Distribution optimale de la force : le double boulon assure une distribution uniforme du couple de serrage, augmentant ainsi l'efficacité et la sécurité en termes de serrage.
Protection et fiabilité : le dessin de la bande ayant les bords relevés et arrondis empêche que les tuyaux/flexibles/conduits soient endommagés, garantissant ainsi une connexion sûre et fiable.

De quelle qualité avez-vous besoin?

FicheTechnique-SUPRADTW2.pdf

Télécharger |

Matériel:
Bande et pont : Acier inoxydable W2, X6Cr 17 (DIN 1.4016) AISI 430
Vis: 35 B2, 1.5523 (EN 10269)
Ecrous : Acier, DC04 (EN 10130) St 3K32 (DIN 1624) = DC03 (EN 10130)

Résistance à la corrosion:
72 heures de brouillard salin ASTM B-117

All references

Part number	Ø D Application	Ø D +0.3 -0.2	A ±0.3	S ±0.3	B ±0.5	E ±0.2	Couple de serrage (Nm)	Boîtage	Emballage
03170001	270-280	280	28	1.2	31	15	40	5	5
03170003	280-290	290	28	1.2	31	15	40	5	5
03170005	285-295	295	28	1.2	31	15	40	5	5
03170007	315-325	325	28	1.2	31	15	40	5	5
03170009	345-355	355	28	1.2	31	15	40	5	5
03170011	370-385	385	28	1.2	31	15	40	5	5
03170013	395-410	410	28	1.2	31	15	40	5	5
03170015	420-435	435	28	1.2	31	15	40	5	5
03170017	445-460	460	28	1.2	31	15	40	5	5
03170019	470-485	485	28	1.2	31	15	40	5	5
03170021	495-510	510	28	1.2	31	15	40	5	5
03170023	520-535	535	28	1.2	31	15	40	5	5
03170025	545-560	560	28	1.2	31	15	40	5	5
03170027	570-585	585	28	1.2	31	15	40	5	5
03170029	595-610	610	28	1.2	31	15	40	5	5
03170031	620-635	635	28	1.2	31	15	40	5	5
03170033	650-665	665	28	1.2	31	15	40	5	5
03170035	680-695	695	28	1.2	31	15	40	5	5
03170037	715-730	730	28	1.2	31	15	40	5	5
03170039	740-755	755	28	1.2	31	15	40	5	5
03170041	765-780	780	28	1.2	31	15	40	5	5
03170043	790-805	805	28	1.2	31	15	40	5	5
03170045	820-835	835	28	1.2	31	15	40	5	5

All references

Part number	Ø D Application	Ø D +0.3 -0.2	A ±0.3	S ±0.3	B ±0.5	E ±0.2	Couple de serrage (Nm)	Boîtage	Emballage
03180001	270-280	280	28	1.2	31	15	40	5	5
03180003	280-290	290	28	1.2	31	15	40	5	5
03180005	285-295	295	28	1.2	31	15	40	5	5
03180007	315-325	325	28	1.2	31	15	40	5	5
03180009	345-355	355	28	1.2	31	15	40	5	5
03180011	370-385	385	28	1.2	31	15	40	5	5
03180013	395-410	410	28	1.2	31	15	40	5	5
03180015	420-435	435	28	1.2	31	15	40	5	5
03180017	445-460	460	28	1.2	31	15	40	5	5
03180019	470-485	485	28	1.2	31	15	40	5	5
03180021	495-510	510	28	1.2	31	15	40	5	5
03180023	520-535	535	28	1.2	31	15	40	5	5
03180025	545-560	560	28	1.2	31	15	40	5	5
03180027	570-585	585	28	1.2	31	15	40	5	5
03180029	595-610	610	28	1.2	31	15	40	5	5
03180031	620-635	635	28	1.2	31	15	40	5	5
03180033	650-665	665	28	1.2	31	15	40	5	5
03180035	680-695	695	28	1.2	31	15	40	5	5
03180037	715-730	730	28	1.2	31	15	40	5	5
03180039	740-755	755	28	1.2	31	15	40	5	5
03180041	765-780	780	28	1.2	31	15	40	5	5
03180043	790-805	805	28	1.2	31	15	40	5	5
03180045	820-835	835	28	1.2	31	15	40	5	5

All references

Part number	Ø D Application	Ø D +0.3 -0.2	A ±0.3	S ±0.3	B ±0.5	E ±0.2	Couple de serrage (Nm)	Boîtage	Emballage
03190001	270-280	280	28	1.2	31	15	30	5	5
03190003	280-290	290	28	1.2	31	15	30	5	5
03190005	285-295	295	28	1.2	31	15	30	5	5
03190007	315-325	325	28	1.2	31	15	30	5	5
03190009	345-355	355	28	1.2	31	15	30	5	5
03190011	370-385	385	28	1.2	31	15	30	5	5
03190013	395-410	410	28	1.2	31	15	30	5	5
03190015	420-435	435	28	1.2	31	15	30	5	5
03190017	445-460	460	28	1.2	31	15	30	5	5
03190019	470-485	485	28	1.2	31	15	30	5	5
03190021	495-510	510	28	1.2	31	15	30	5	5
03190023	520-535	535	28	1.2	31	15	30	5	5
03190025	545-560	560	28	1.2	31	15	30	5	5
03190027	570-585	585	28	1.2	31	15	30	5	5
03190029	595-610	610	28	1.2	31	15	30	5	5
03190031	620-635	635	28	1.2	31	15	30	5	5
03190033	650-665	665	28	1.2	31	15	30	5	5
03190035	680-695	695	28	1.2	31	15	30	5	5
03190037	715-730	730	28	1.2	31	15	30	5	5
03190039	740-755	755	28	1.2	31	15	30	5	5
03190041	765-780	780	28	1.2	31	15	30	5	5
03190043	790-805	805	28	1.2	31	15	30	5	5
03190045	820-835	835	28	1.2	31	15	30	5	5
