Anneau de levage homme DIN 580

Acier

L’anneau d’élévation mâle est particulièrement approprié lorsque la charge à hisser ou à accrocher dispose d’une superficie complètement lisse. L’anneau d’élévation mâle est uni à la partie à hisser ou à accrocher par son propre anneau garantissant la parfaite union entre les deux parties ainsi que la sécurité lors de la postérieure élévation ou l’accrochage de la charge.

CONSEILS: Pour ne pas mettre en danger la sécurité on ne doit pas dépasser la charge de travail S.W.L. établie.

Acier inox AISI 316

L’anneau de levage mâle est particulièrement adapté lorsque la charge à soulever ou à attacher a une surface physique parfaitement plâte. L’anneau de levage mâle est fixé à la partie à soulever ou à attacher au moyen du goujon fileté de l’anneau lui-même, garantissant ainsi l’union parfaite des deux parties et sa sécurité ultérieure lors du levage ou de l’arrimage de la charge.

CONSEILS: L’acier inoxydable (Aisi 316) avec lequel l’anneau de levage mâle est fabriqué, garantit une excellente résistance à la corrosion, indispensable pour son utilisation en milieu marin.

Afin de ne pas mettre la sécurité en danger, vous ne devez jamais dépasser la charge de travail (S.W.L.) que chacune des métriques a établie.

De quel matériel avez-vous besoin?

Acier

Acier inox AISI 316

FicheTechnique-AEM.pdf

Télécharger |

Matériel:
Acier C15

Finir:
Zingué

All references

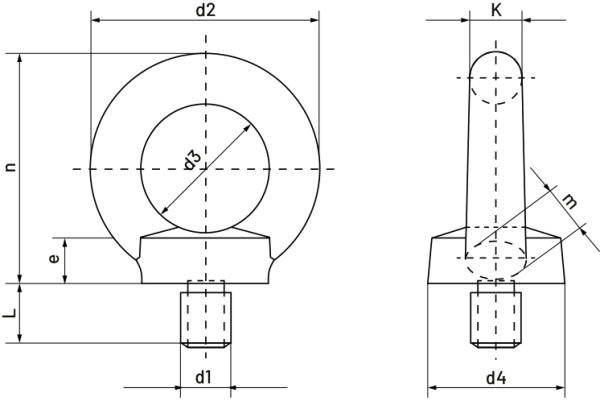

Part number	Taille du filetage d1	Denom.	d2	d3	d4	n	L	K	m	g	Charge de travail axiale - C.M.U. (kg)	Boîtage	Emballage
09522613	M6	AEM106	36	20	20	36	13	8	10	4.6	90	100	400
09522621	M8	AEM108	36	20	20	36	13	8	10	6	140	100	400
09522630	M10	AEM110	45	25	25	45	17	10	12	7.7	230	100	300
09522648	M12	AEM112	54	30	30	53	20.5	12	14	9.4	340	50	150
09522656	M14	AEM114	63	35	35	62	27	14	16	11.3	500	50	50
09522664	M16	AEM116	63	35	35	62	27	14	16	13	700	50	50
09522672	M18	AEM118	72	40	40	71	30	16	19	15	930	50	50
09522680	M20	AEM120	72	40	40	71	30	16	19	16.5	1200	25	25
09522699	M22	AEM122	81	45	45	80.5	35	18	21	18.5	1500	25	25
09522701	M24	AEM124	90	50	50	90	36	20	24	19.6	1800	25	25
09522710	M27	AEM127	96	53	55	97	39	21.5	25	22.6	2500	10	10
09522728	M30	AEM130	108	60	65	109	45	24	28	25	3600	10	10
09522736	M33	AEM133	108	60	65	109	45	24	28	28	4200	1	4
09522744	M36	AEM136	126	70	75	128	54	28	32	30.3	5100	1	4
09522752	M42	AEM142	144	80	85	147	63	32	38	35.6	7000	1	2
09522760	M48	AEM148	166	90	100	168	68	38	46	41	8600	1	1

All references

Part number	Taille du filetage d1	Denom.	d2	d3	d4	n	L	K	m	g	Charge de travail axiale - C.M.U. (kg)	Boîtage	Emballage
09525099	M6	AMI106	28	16.5	16.5	29	11	6	10	4.3	80	10	160
09525101	M8	AMI108	35	20	19	34	13	7	10	6	150	10	160
09525110	M10	AMI110	44	25	24	43	17	9	12	7.3	250	10	80
09525128	M12	AMI112	53	30	29	52	20	11.3	14	9.2	370	5	40
09525136	M14	AMI114	54	30	29	53	20	12	14	10.8	540	5	40
09525144	M16	AMI116	62	35	33.5	60	26	13	16	13	770	5	40
09525145	M18	AMI118	71	40	40	71	30	16	18	14.3	930	1	16
09525152	M20	AMI120	70	40	39	70	30	15.3	19	16	1320	1	16
09525160	M24	AMI124	88	50	49	89	35	19	24	19.7	1700	1	8
