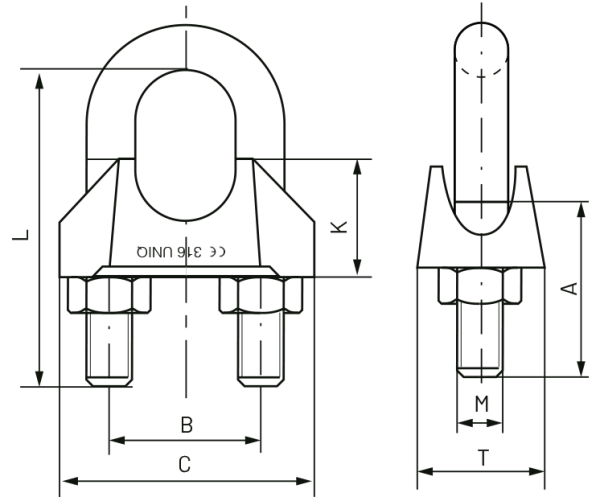

Serre-câbles DIN 741

Play 360

Acier

La structure malléable du presse-étoupe permet de réaliser des boucles de câbles ou des connexions entre les câbles là où ils ne peuvent pas être sertis, ni d’utiliser des cosses ou des colliers de serrage temporaires. Tous les serre-câbles sont marqués de la mesure correspondante à l’extérieur du pont, facilitant ainsi leur identification.

CONSEILS: Les serre-câbles doivent être resserrés une fois que le câble a été soumis à la première traction. Le corps du serre-câbles doit être monté sur la partie active. L’espacement entre les serre-câbles doit être de 6 mm. x le diamètre du câble.

De quel matériel avez-vous besoin?

Informations techniques de la combinaison: Acier

Serre-câbles DIN 741

Matériel:
Corps - Acier malléable
Fourche - Acier c15

Finition:
Galvanisé

Toutes les références de la combinaison: Acier

Part number Taille Ø Câble mmDénomination M a H L h E L1 Installation SFE No.Boîtage Emballage
09520010 3 SCG103 M4 9 16 21 10 12 10 2 200 2000
09520027 4 SCG104 M4 9 18.5 21 10 12 10 3 200 2000
09520028 5 SCG105 M5 11 19 23 10 13 11 3 200 1600
09520036 6 SCG106 M5 13 23 26 11 15 12 3 100 800
09520044 8 SCG108 M6 16 28 30 15 19 14 4 100 800
09520052 10 SCG110 M8 19 34 34 17 22 18 4 100 400
09520060 11 SCG111 M8 20 36 36 18 22 19 4 100 400
09520079 13 SCG113 M10 24 45 42 21 30 23 4 100 100
09520087 14 SCG114 M10 25 47 44 22 30 23 4 50 200
09520095 16 SCG116 M12 29 51 50 26 33 26 4 50 150
09520108 19 SCG119 M12 32 63 54 30 38 29 4 25 100
09520124 22 SCG122 M14 37 71 61 34 44 33 5 15 60
09525697 26 SCG126 M14 41 81 65 37 45 35 5 15 45
09525700 30 SCG130 M16 48 94 74 43 50 37 6 10 30
09525865 34 SCG134 M16 52 104 80 50 55 42 6 10 30
09520167 40 SCG140 M16 58 124 88 55 60 45 6 5 20
09520175 45 SCG145 M18 65 148 112 65 65 49 8 5 5
09520183 50 SCG150 M20 74 152 121 67 67 51 8 5 5
FicheTechnique-SCG.pdf
