Guide complet sur les anneaux de levage DIN 580 et DIN 582

L'utilisation d'un anneau de levage inadapté constitue un péril tangible pour la sûreté

Un anneau de levage mal sélectionné ou mal installé représente un risque réel tant pour la sécurité des opérateurs que pour l’intégrité des équipements.
Pour éviter les accidents, les retards de production et assurer une gestion efficace des charges, il est essentiel de savoir comment choisir, installer et utiliser correctement ces composants de levage.

Dans cet article, nous vous guiderons de manière claire et pratique afin que vous puissiez identifier le type d’anneau de levage dont vous avez besoin, savoir comment le monter correctement et comment l’utiliser en toute sécurité.

Vous apprendrez également à distinguer entre l’anneau de levage mâle (DIN 580) et l’anneau de levage femelle (DIN 582), à déterminer quand opter pour une version rotative ou fixe, et quels sont les points de contrôle à effectuer avant l’achat et avant chaque utilisation.

Qu’est-ce qu’un anneau de levage et à quoi sert-il ?

Définition et fonction technique

Un anneau de levage est un point d’ancrage fileté conçu pour relier en toute sécurité une élingue, un crochet ou un manille au corps d’une charge destinée à être soulevée ou manipulée.

Sa fonction principale est de supporter la traction exercée pendant l’opération de levage, dans les limites fixées par le fabricant : WLL (Working Load Limit) ou CMU (Charge Maximale Utile), facteur de sécurité, métrique et type de filetage, ainsi que, pour certains modèles, la capacité de rotation ou d’inclinaison.

À première vue, il peut sembler s’agir d’une simple pièce mécanique, mais l’anneau de levage est en réalité un élément d’ancrage essentiel pour les charges critiques.
Sa conception garantit que chaque manœuvre de levage est effectuée dans des conditions de sécurité maximales.

Composants principaux et compatibilités

Pour qu’un anneau de levage remplisse correctement sa fonction, il est indispensable d’en connaître les éléments constitutifs et les compatibilités avec les autres composants du système de levage :

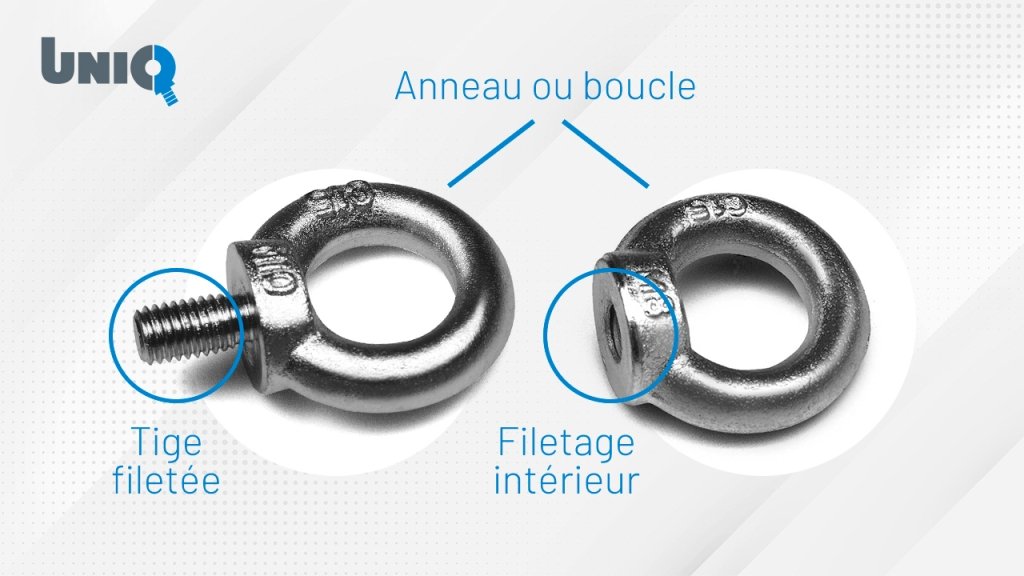

• Anneau ou boucle : partie où s’accroche l’élingue ou la manille.

• Tige filetée (pour les anneaux mâles DIN 580) ou filetage intérieur (pour les anneaux femelles DIN 582).

• Surface d’appui ou base de contact : le filetage doit être inséré dans un matériau approprié garantissant la résistance mécanique.

• Compatibilité : adaptée aux élingues textiles, câbles métalliques, chaînes de levage, crochets de grue et manilles d’accrochage.

Une installation incorrecte — comme un filetage endommagé, un trou mal aligné ou une élingue incompatible — compromet la sécurité de l’ensemble du système de levage. C’est pourquoi il est primordial de vérifier l’état et la compatibilité de chaque élément avant toute opération de levage, afin d’éviter les défaillances lors de la manipulation de charges suspendues.

Différences entre les anneaux de levage mâles et femelles

Identification et fonctionnement

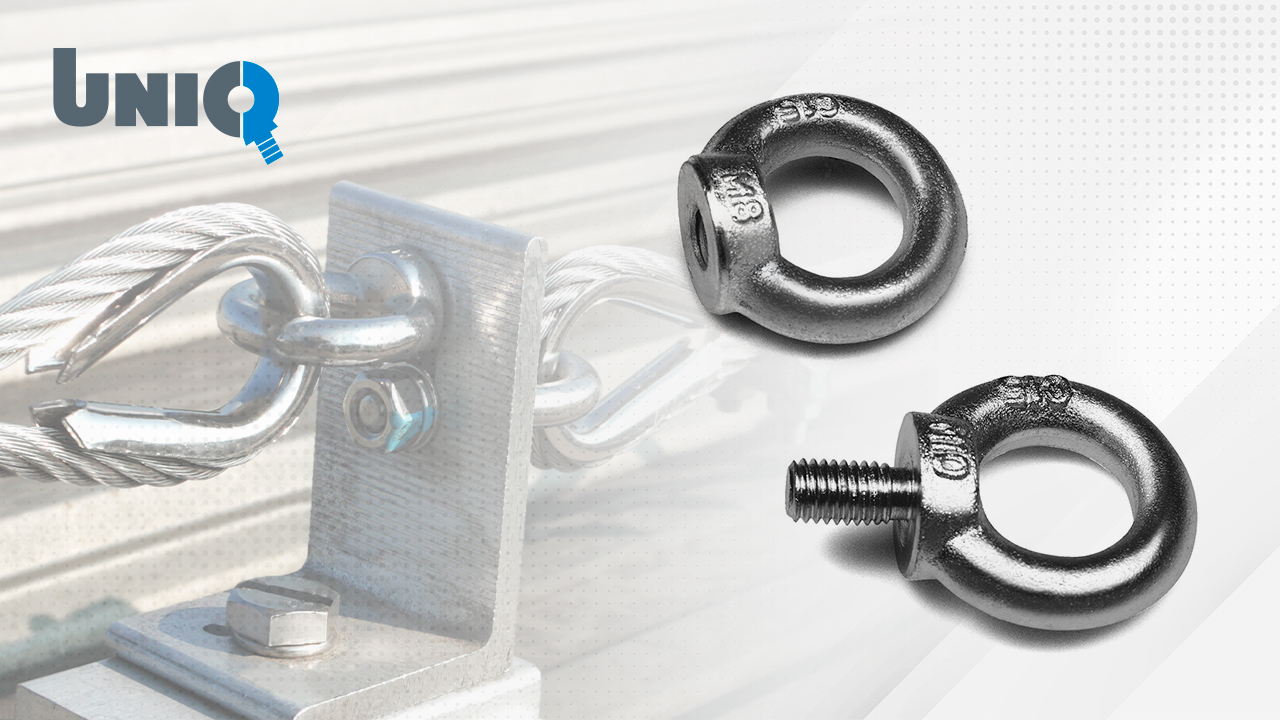

Les anneaux de levage mâles et femelles constituent deux variantes essentielles au sein de la famille des points d’ancrage pour le levage de charges. Leur choix dépend principalement de la conception de la pièce à soulever, du type de montage disponible et des conditions d’utilisation.

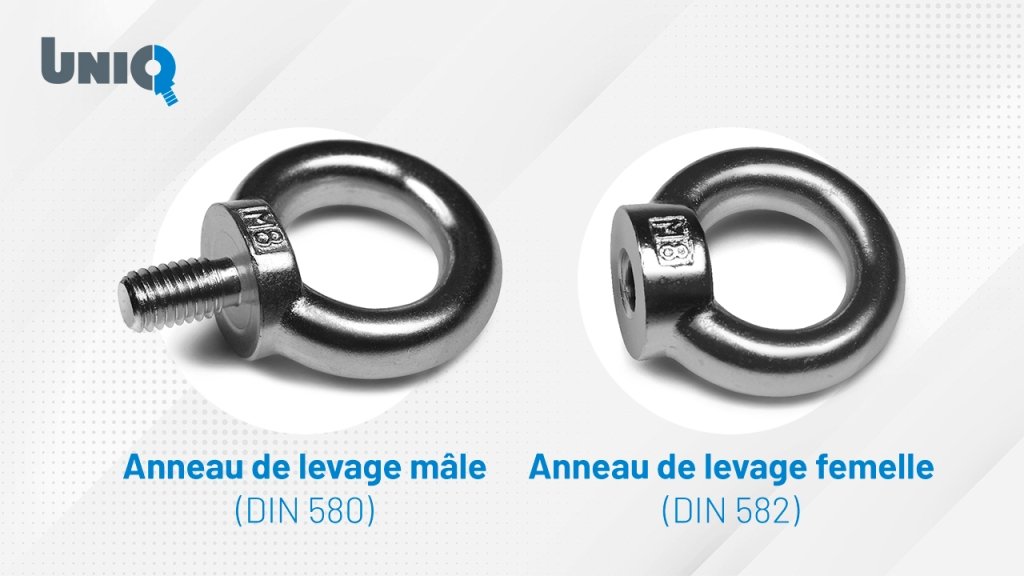

L’anneau de levage mâle (DIN 580) est équipé d’une tige filetée qui se visse directement dans le corps de la pièce ou dans un trou taraudé prévu à cet effet. Il s’agit d’une solution compacte, robuste et permanente, idéale lorsque la pièce à lever dispose déjà d’un filetage interne adéquat.

L’anneau de levage femelle (DIN 582), quant à lui, présente un filetage intérieur qui permet de le fixer sur un goujon ou une tige filetée existante. Ce type d’anneau offre une plus grande flexibilité, notamment dans les installations où un montage et démontage fréquents sont nécessaires ou lorsque la structure dispose déjà d’un élément fileté.

Le choix entre les deux modèles dépend donc de trois facteurs principaux :

• la géométrie de la pièce et la configuration du point d’ancrage ;

• le type de fixation disponible (trou taraudé ou goujon) ;

• la fréquence d’utilisation du système de levage.

Quand choisir chaque type d’anneau de levage ?

Sélectionner le bon anneau de levage est une étape clé pour garantir la sécurité de la charge et celle de l’opérateur.

• Si la pièce à soulever dispose d’un trou taraudé standard, l’anneau mâle DIN 580 constitue le choix le plus direct, compact et sûr.

• Si la pièce intègre un goujon fixe ou si une fixation démontable est requise, l’anneau femelle DIN 582 offre une plus grande polyvalence.

Dans les deux cas, il est indispensable de vérifier :

• la profondeur utile du filetage,

• le bon alignement du trou ou du goujon,

• et l’accessibilité du point de montage pour assurer un serrage correct et durable.

Ces paramètres influencent directement la stabilité de la fixation, la durabilité du point de levage et la sécurité globale de la manœuvre.

Anneaux rotatifs vs. fixes : orientation et sécurité

Au-delà du type de filetage, les anneaux de levage peuvent être fixes ou rotatifs, selon la nature de la charge et l’angle de traction.

• Anneaux fixes : recommandés pour les levages verticaux, où la direction de l’effort reste constante. Ils conviennent parfaitement aux applications statiques ou aux manipulations simples, sans variation d’orientation.

• Anneaux rotatifs ou orientables : conçus pour que l’anneau s’aligne automatiquement avec l’angle de la charge, réduisant ainsi les efforts latéraux et les contraintes indésirables. Ce type d’anneau améliore la sécurité, la longévité du système de levage et la répartition des forces, notamment dans les opérations à angles multiples ou les manœuvres complexes.

Dans les environnements industriels, choisir le bon anneau — mâle, femelle, fixe ou rotatif — garantit des opérations de levage plus sûres, plus efficaces et conformes aux normes DIN 580 et DIN 582.

Types, matériaux et systèmes de fixation des anneaux de levage

Matériaux les plus courants des anneaux de levage

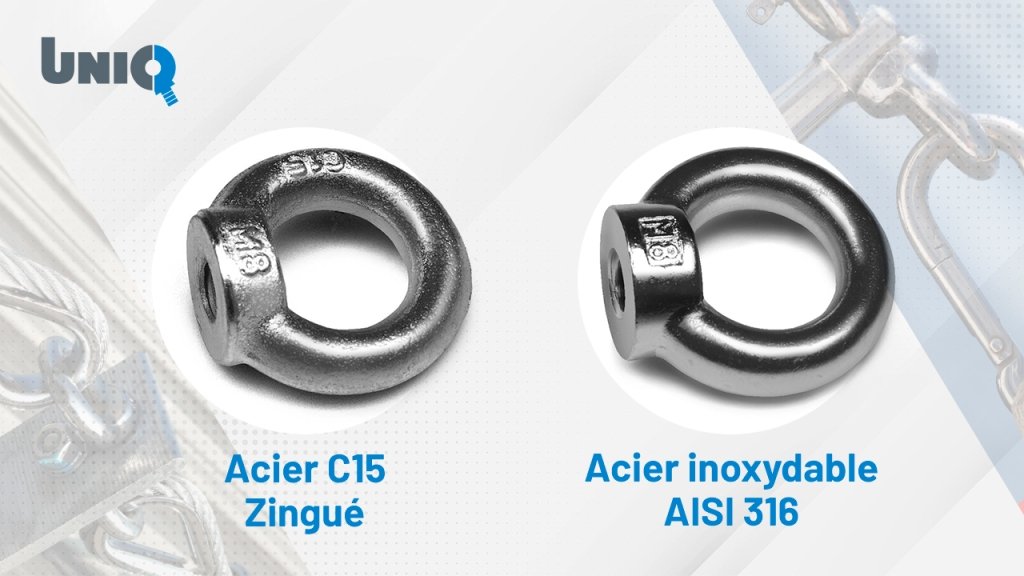

Dans le domaine industriel, les anneaux de levage sont principalement fabriqués en acier forgé à haute résistance ou en acier allié, deux matériaux qui garantissent une excellente capacité de charge et une résistance élevée à la fatigue.

Pour prolonger leur durée de vie, ces composants subissent généralement des traitements thermiques destinés à améliorer leurs propriétés mécaniques, ainsi que des revêtements anticorrosion — tels que le galvanisation / zingage ou des peintures techniques spécifiques — particulièrement recommandés lorsqu’ils sont utilisés dans des environnements extérieurs ou agressifs.

Dans les applications marines, chimiques ou agroalimentaires, où l’exposition à l’humidité ou à des agents corrosifs est élevée, il est conseillé d’utiliser des anneaux de levage en acier inoxydable. Ce matériau offre une meilleure résistance à l’oxydation, une grande longévité et nécessite peu d’entretien, même en conditions sévères.

En résumé, le choix du matériau — acier forgé, acier allié ou acier inoxydable — influence directement la sécurité, la résistance mécanique et la durabilité du système de levage.

Types de filetage et paramètres d’installation

Les filetages des anneaux de levage sont fabriqués selon la norme métrique ISO (par exemple : M10, M12, M16, M20), garantissant ainsi une compatibilité parfaite entre les composants industriels.

Pour une installation sûre, la pièce support doit présenter une profondeur de filetage utile conforme aux spécifications du fabricant. Une profondeur insuffisante ou un filetage inadapté peut considérablement réduire la résistance à l’arrachement et compromettre la sécurité de l’ensemble.

Le couple de serrage doit toujours être appliqué sans charge et conformément aux recommandations du fabricant, car il influence directement la sécurité de la fixation et la résistance à la traction de l’assemblage.

Dans le cas de la gamme UNIQ de Damesa, les couples de serrage recommandés varient entre 3,5 N·m et 1 981 N·m, selon le modèle et la dimension du filetage.

💡 Conseil professionnel : ne serrez jamais « au jugé ». Utilisez toujours une clé dynamométrique étalonnée et consultez la documentation technique pour connaître la valeur exacte du couple de serrage recommandé.

Résistance, nuances d’acier et charge certifiée (WLL / CMU)

Certains anneaux de levage indiquent la nuance d’acier utilisée pour leur fabrication — par exemple grade 8 ou grade 10 —, mais le paramètre le plus important pour le choix du produit reste la WLL (Working Load Limit), également appelée CMU (Charge Maximale Utile).

La WLL/CMU exprime la capacité de charge certifiée par le fabricant, déterminée à partir d’essais de traction et de sécurité. Elle définit la charge maximale que l’anneau peut supporter en service normal, avec un facteur de sécurité conforme aux normes internationales.

⚠️ Évitez d’utiliser des valeurs estimées ou non vérifiées : tout anneau de levage doit comporter un marquage lisible et être accompagné d’une documentation technique officielle (déclaration CE de conformité, fiche produit, notice d’installation).

Ces éléments garantissent la conformité aux normes de sécurité industrielle et la traçabilité complète du produit.

Critères techniques de sélection – Étape par étape

Il est essentiel de choisir correctement une anneau de levage afin de garantir la sécurité du levage, la durabilité du système et le respect des normes industrielles. Vous trouverez ci-dessous une procédure étape par étape pour choisir le modèle adapté en fonction de la charge, de l'environnement et des conditions de travail.

1. Déterminer le poids réel de la charge
Incluez tous les éléments associés : accessoires, outillages, structures temporaires, etc. Un calcul incomplet peut entraîner une surcharge dangereuse susceptible de compromettre la manœuvre de levage.

2. Évaluer l’angle de levage

Si la charge n’est pas levée strictement à la verticale, l’angle de traction réduit la capacité utile de l’anneau. Dans ce cas, il est recommandé d’utiliser un anneau rotatif ou orientable, capable de s’aligner avec la direction de la charge pour éviter les efforts latéraux.

3. Identifier le type de fixation disponible

Vérifiez si la pièce à soulever possède un trou taraudé (pour un anneau mâle DIN 580) ou un goujon / boulon fileté (pour un anneau femelle DIN 582). Ce paramètre détermine le type de filetage requis et le mode de montage le plus sûr.

4. Vérifier la métrique du filetage

Assurez-vous que la métrique ISO (M10, M12, M16, M20, etc.) est compatible avec la pièce support et que la profondeur utile respecte les spécifications du fabricant. Une profondeur insuffisante ou un mauvais alignement peuvent affaiblir la résistance du point d’ancrage.

5. Analyser l’environnement de travail

Des facteurs comme la corrosion, la température, l’humidité ou les vibrations peuvent nécessiter des matériaux et revêtements spécifiques : par exemple, un anneau en acier inoxydable pour les environnements humides, ou galvanisé pour les zones extérieures.

6. Vérifier la compatibilité du système de levage

Assurez-vous que la boucle de l’anneau est compatible avec l’élingue ou la manille utilisée. Contrôlez le diamètre intérieur, l’espace libre et la mobilité de l’ensemble pour éviter tout point de contrainte.

7. Examiner la documentation technique

Tout anneau de levage doit comporter :

• le marquage CE,

• la WLL/CMU certifiée,

• et une fiche technique du fabricant indiquant les instructions d’installation et les valeurs de couple de serrage recommandées.

8. Planifier la maintenance et les inspections

Mettez en place un plan de contrôle périodique, comprenant une vérification avant la première utilisation et des contrôles réguliers à intervalles définis. Ces inspections garantissent la traçabilité et la sécurité continue du matériel de levage.

Normes et standards applicables aux anneaux de levage

Dans l’Union Européenne, les accessoires de levage doivent respecter les exigences de la Directive Machines 2006/42/CE, notamment lorsqu’ils font partie d’un équipement de levage ou de manutention. Cette directive impose le marquage CE et une déclaration de conformité fournie par le fabricant.

Les références normatives les plus courantes sont :

• DIN 580 : anneaux de levage mâles, avec tige filetée.

• DIN 582 : anneaux de levage femelles, avec filetage intérieur.

Ces normes définissent les dimensions, tolérances, matériaux et charges nominales, garantissant la sécurité et l’interchangeabilité des points d’ancrage industriels.

Inspections périodiques et critères de mise au rebut

L’inspection visuelle et fonctionnelle est une étape essentielle de la maintenance préventive des anneaux de levage.

Il est recommandé d’établir un plan d’inspection avant chaque utilisation, ainsi qu’un contrôle technique régulier, documenté selon les procédures internes de sécurité de l’entreprise.

Avant chaque utilisation :

• Vérifiez que le filetage est propre et non déformé.

• Assurez-vous que la boucle ou l’anneau pivote librement (si le modèle est orientable).

• Contrôlez que le marquage CE et la WLL sont lisibles et non effacés ou endommagés.

Lors des inspections périodiques :

Retirez l’anneau du service si l’une des conditions suivantes est constatée :

• Filetage endommagé ou usé,

• Déformation visible du corps ou de la boucle,

• Corrosion importante ou fissures superficielles,

• Utilisation dans des conditions non conformes (surcharge, angle excessif, environnement non prévu).

Ces vérifications garantissent la sécurité des opérateurs, la conformité réglementaire et la longévité du système de levage.

Couple de serrage : un point critique de sécurité

Le couple de serrage (ou torque) doit toujours être appliqué sans charge et conformément à la valeur indiquée dans la fiche technique du fabricant. Cette valeur est déterminante pour garantir que le filetage travaille correctement, en évitant à la fois le desserrage prématuré et la rupture due à une surtension.

Appliquer le bon couple assure que l’anneau de levage fonctionne dans les conditions prévues, en maintenant l’intégrité du filetage et la stabilité du point d’ancrage pendant toute la manœuvre de levage.

⚠️ Avertissement : Si le fabricant n’indique pas de valeur de couple, n’effectuez pas l’installation avant d’avoir obtenu une confirmation officielle.

Un serrage incorrect peut compromettre la sécurité du point de levage et la stabilité de l’ensemble de l’opération, entraînant un risque de défaillance mécanique ou de chute de charge.

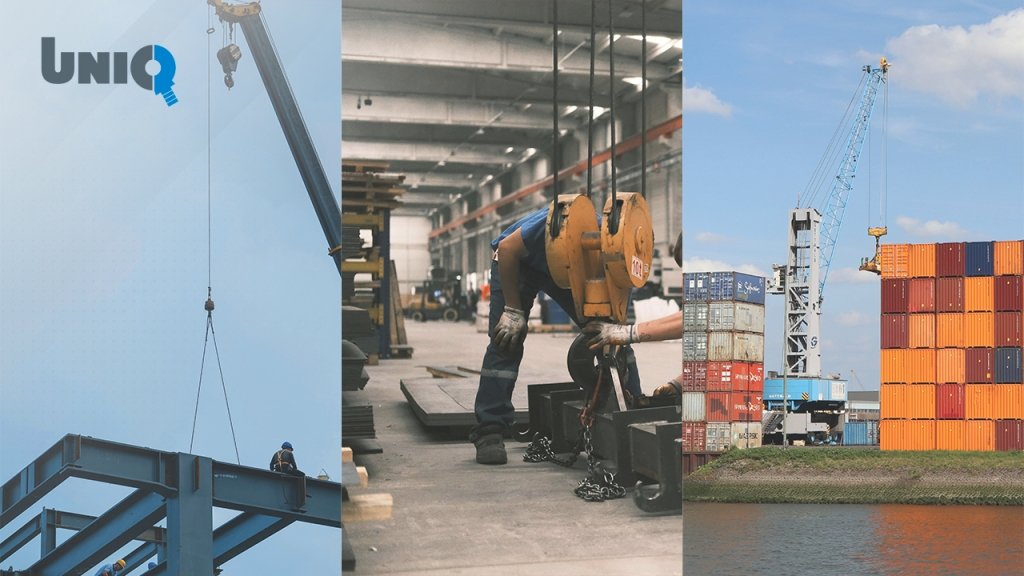

Applications les plus courantes dans les secteurs industriels

Les anneaux de levage sont des éléments indispensables dans de nombreux secteurs industriels où il est nécessaire de manipuler, assembler ou transporter des charges lourdes en toute sécurité et avec contrôle.

Grâce à leur polyvalence, leur résistance mécanique et leur compatibilité avec différents types de fixations, ils constituent un accessoire standard dans des domaines tels que la fabrication de machines, la construction métallique, le maintenance industrielle et la logistique lourde.

Fabrication de machines et d’outillage

Dans le domaine de la fabrication de machines et d’outillage industriel, les anneaux de levage mâles (DIN 580) sont fréquemment utilisés pour soulever des moules, carters ou sous-ensembles métalliques au cours des opérations de montage. Fixés directement dans le corps du moule, ils offrent un point d’ancrage robuste et fiable.

👉 Dans ce contexte, il est essentiel de vérifier :

• le couple de serrage appliqué,

• la profondeur utile du filetage,

• et l’alignement du point de levage.

Ces contrôles garantissent une élévation stable, sans torsion ni désalignement, tout en préservant la sécurité des opérateurs et l’intégrité du matériel.

Construction métallique et structures modulaires

Dans le secteur de la construction métallique, les anneaux de levage femelles (DIN 582) sont utilisés sur des structures modulaires ou préfabriquées intégrant des goujons filetés. Ils permettent des levages verticaux ou inclinés, depuis l’atelier jusqu’au chantier, tout en offrant une fixation sûre, polyvalente et réutilisable.

Ce type d’anneau est particulièrement répandu pour le transport et le montage de cadres structurels, de poutres ou de plateformes, où des mouvements contrôlés à la grue sont nécessaires pour garantir précision et stabilité pendant la mise en place.

Maintenance industrielle

Lors des opérations de maintenance, réparation ou remplacement de composants lourds, les anneaux de levage rotatifs sont particulièrement indiqués. Ils permettent d’aligner automatiquement la boucle sur la direction de la charge, ce qui évite les efforts latéraux et améliore la sécurité lors des manœuvres avec angle de traction.

On les utilise, par exemple, pour lever des moteurs, compresseurs ou pompes industriels, où la précision et la stabilité du levage sont critiques.

Logistique et manutention de charges lourdes

Dans la logistique industrielle et le transport de grands volumes, les anneaux mâles DIN 580 sont employés pour l’élévation de conteneurs, châssis/bastidores ou charges unitaires à l’aide de crochets ou élingues de chaîne.

Dans ces applications, il est essentiel de vérifier :

• l’angle de traction,

• le type d’élingue utilisé,

• et la compatibilité du diamètre intérieur de l’anneau avec les accessoires de levage (crochets, manilles, anneaux maîtres).

Pourquoi bien sélectionner un anneau de levage ?

Choisir correctement un anneau de levage suppose d’évaluer plusieurs facteurs techniques, et pas uniquement la dimension ou le type de filetage. Il faut considérer :

• la charge à lever,

• l’angle de travail et la direction de l’effort,

• le matériau et les conditions d’environnement (corrosion, température, humidité, vibrations),

• la compatibilité avec les autres accessoires de levage,

• ainsi que la bonne installation et l’inspection périodique.

L’application rigoureuse de ces critères augmente la sécurité, réduit les risques opérationnels et prolonge la durée de vie du système de levage.

UNIQ de Damesa : solutions certifiées pour environnements exigeants

L’ensemble de ces exigences est pleinement couvert par la gamme UNIQ de Damesa, qui propose des solutions dûment certifiées pour une utilisation en milieux industriels sévères.

Conçus pour offrir fiabilité maximale et résistance élevée, les anneaux de levage UNIQ incluent :

• une documentation technique complète,

• le marquage CE,

• et des options d’ancrage mâle (DIN 580) et femelle (DIN 582) selon l’application.

Découvrez les anneaux de levage UNIQ dans l’ESPACE PRIVÉ de Damesa et trouvez l’option la plus sûre, efficace et durable pour vos opérations de levage industriel.
