Guía completa sobre anillas de elevación DIN 580 y DIN 582
Descubre las diferencias entre anillas DIN 580 y DIN 582, cómo elegir la adecuada y las soluciones certificadas UNIQ de Damesa.
Una anilla de elevación mal seleccionada o instalada representa un riesgo real tanto para la seguridad de los trabajadores como para la integridad de los equipos. Para evitar accidentes, retrasos en la producción y asegurar una gestión eficiente de las cargas, es fundamental conocer cómo elegir y utilizar correctamente estos elementos.
En este artículo te guiaremos de forma clara y práctica para que identifiques qué tipo de anilla necesitas, cómo montarla adecuadamente y cómo emplearla de manera segura.
Además, aprenderás a distinguir entre la anilla de elevación macho (DIN 580) y la anilla hembra (DIN 582), a decidir cuándo conviene optar por versiones rotativas o fijas, y qué aspectos revisar antes de la compra y durante cada uso.
¿Qué son las anillas de elevación y para qué se utilizan?
Definición y función técnica
Una anilla de elevación es un punto de anclaje roscado diseñado para conectar de forma segura una eslinga, gancho o grillete al cuerpo de una carga que va a ser izada o manipulada.
Su función principal es soportar la tracción durante la elevación dentro de unos parámetros definidos por el fabricante, como la WLL (Working Load Limit) o CMU (Carga Máxima de Utilización), el factor de seguridad, la métrica y el tipo de rosca, así como en algunos modelos, la capacidad de giro o basculación.
A simple vista puede parecer una pieza más, pero la anilla de elevación es el punto de anclaje ideal para soportar cargas críticas. Su diseño asegura que cada maniobra de elevación se realice con la máxima seguridad.

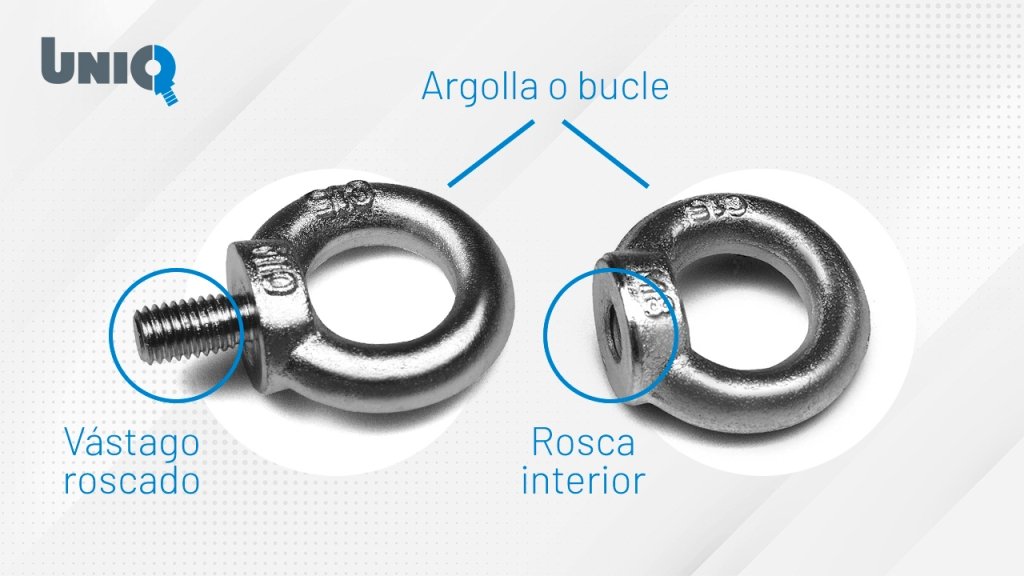

Componentes principales y compatibilidades
Para que una anilla de elevación cumpla correctamente su función, es importante conocer sus componentes básicos y las compatibilidades entre elementos del sistema de izado:
Argolla o bucle: zona donde se engancha la eslinga o el grillete.
Vástago roscado (en anillas macho DIN 580) o rosca interior (en anillas hembra DIN 582).
Superficie de apoyo o base de contacto: la rosca debe estar embebida en un material adecuado que garantice la resistencia mecánica.
Compatible con eslingas textiles, cable o cadena, ganchos de grúa y grilletes de elevación.
Una instalación incorrecta —como una rosca dañada, un orificio desalineado o una eslinga incompatible— compromete la seguridad de todo el sistema. Es por ello que, revisar el estado y la compatibilidad de cada elemento es clave para evitar fallos durante la manipulación de cargas suspendidas.

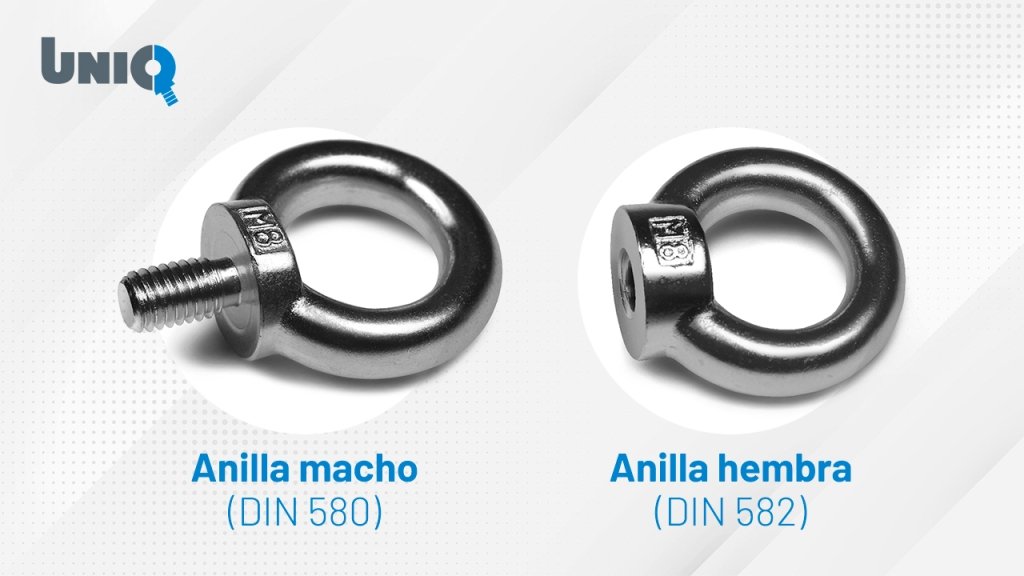

Diferencias entre anillas de elevación macho y hembra
Identificación y funcionamiento
Las anillas de elevación macho y hembra son dos variantes esenciales dentro de los puntos de anclaje para izado de cargas. Su elección depende del diseño de la pieza, el tipo de montaje y las necesidades de uso.
Anilla macho (DIN 580): incorpora un vástago roscado que se enrosca directamente en el cuerpo de la pieza o en un alojamiento roscado. Es una solución compacta y robusta, ideal cuando el componente a elevar dispone de un orificio roscado adecuado.
Anilla hembra (DIN 582): presenta una rosca interior, lo que permite acoplarla a un perno o espárrago existente. Ofrece mayor flexibilidad en instalaciones donde se requiere montaje y desmontaje frecuente o cuando la estructura ya dispone del elemento roscado.
La elección entre una y otra dependerá del diseño de la pieza, el tipo de fijación disponible y la frecuencia de uso del sistema de izado.
Cuándo elegir cada tipo de anilla de elevación
Seleccionar la anilla de elevación adecuada es clave para garantizar la seguridad de la carga y del operario.
Si la pieza a levantar tiene un orificio roscado estándar, la anilla macho DIN 580 es la opción más directa, compacta y segura.
Si la pieza incorpora un espárrago o perno fijo, o se necesita una fijación desmontable, la anilla hembra DIN 582 proporciona mayor versatilidad.
En ambos casos, la profundidad de rosca, el alineamiento del orificio y el acceso al montaje son factores determinantes para una instalación segura y duradera.
Anillas rotativas vs fijas: orientación y seguridad
Además del tipo de rosca, las anillas de elevación pueden ser fijas o rotativas, dependiendo del tipo de carga y del ángulo de tracción:
Anillas fijas: recomendadas para elevaciones verticales, donde la dirección del esfuerzo no varía. Son adecuadas para aplicaciones estáticas o maniobras sencillas.
Anillas rotativas o basculantes: permiten que la argolla se oriente según el ángulo de carga, reduciendo esfuerzos laterales y tensiones no deseadas. Este tipo de anilla mejora la seguridad y la durabilidad del sistema, especialmente en operaciones con cambios de dirección o izajes complejos.
En entornos industriales, elegir la anilla correcta —macho, hembra, fija o rotativa— garantiza operaciones de izado más seguras, eficientes y conformes con las normas DIN 580 y DIN 582.
Tipos, materiales y sistemas de fijación de las anillas de elevación

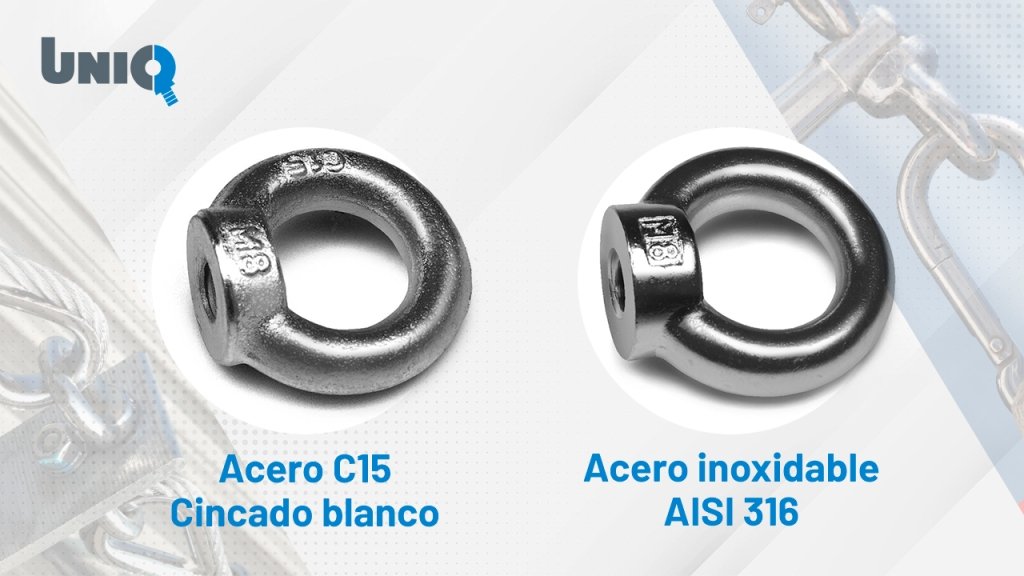

Materiales más habituales en anillas de elevación
En el ámbito industrial, las anillas de elevación se fabrican principalmente en acero forjado de alta resistencia o acero aleado, materiales que garantizan una excelente capacidad de carga y resistencia a la fatiga.
Para prolongar su vida útil, suelen someterse a tratamientos térmicos y recubrimientos anticorrosivos —como galvanizado/cincado o pinturas técnicas especiales— especialmente recomendados cuando se utilizan en entornos agresivos o de exterior.
En aplicaciones marinas, químicas o alimentarias, donde la exposición a la humedad o agentes corrosivos es elevada, se recomiendan anillas de elevación en acero inoxidable, por su mayor resistencia a la oxidación y su bajo mantenimiento.
Tipos de rosca y parámetros de instalación
Las roscas de las anillas de elevación se fabrican según la norma métrica ISO (por ejemplo: M10, M12, M16, M20), lo que garantiza la compatibilidad entre componentes industriales.
Para una instalación segura, es imprescindible que la pieza base disponga de la profundidad de rosca útil especificada por el fabricante. Además, el par de apriete debe ajustarse a la recomendación del fabricante, ya que influye directamente en la seguridad de la fijación y en la resistencia a la tracción del conjunto.
En el caso de UNIQ, deberemos ajustarnos entre los 3,5 Nm y 1.981 Nm.
Consejo profesional: nunca aprietes “a ojo”; consulta siempre la documentación técnica para conocer el par de apriete recomendado por el fabricante.
Resistencia, grados de acero y carga certificada (WLL/CMU)
Algunas anillas de elevación indican el grado del acero empleado en su fabricación (por ejemplo, grado 8 o grado 10). Sin embargo, el parámetro más relevante para la selección del producto es la WLL (Working Load Limit) o CMU (Carga Máxima de Utilización), que refleja la capacidad de carga certificada por el fabricante.
Evita utilizar valores estimados o no verificados: toda anilla de elevación debe disponer de marcado identificativo y documentación técnica oficial que garantice su conformidad con las normas de seguridad industrial.
Cómo elegir la anilla de elevación adecuada
Seleccionar correctamente una anilla de elevación es esencial para garantizar la seguridad del izado, la durabilidad del sistema y el cumplimiento de las normativas industriales. A continuación, se detalla un procedimiento paso a paso para elegir el modelo adecuado según la carga, el entorno y las condiciones de trabajo.
Los criterios técnicos de selección paso a paso
Determina el peso real de la carga
Incluye todos los elementos asociados (accesorios, utillajes, estructuras temporales). Un cálculo incompleto puede generar una sobrecarga peligrosa.Evalúa el ángulo de elevación
Si la carga no se eleva de forma completamente vertical, el ángulo de tracción reduce la capacidad útil de la anilla. En estos casos, se recomienda optar por una anilla giratoria o basculante para mantener la alineación con la dirección de carga.Identifica el tipo de fijación disponible
Verifica si la pieza dispone de un orificio roscado (anilla macho) o de un espárrago o perno (anilla hembra). Este punto define el tipo de rosca necesario (DIN 580 o DIN 582).Comprueba la métrica de rosca
Confirma que la rosca métrica ISO (M10, M12, M16, M20…) sea compatible con la pieza base y que la profundidad útil cumpla con las especificaciones del fabricante.Analiza el entorno de trabajo
Factores como corrosión, temperatura, humedad o vibraciones pueden requerir materiales y recubrimientos específicos (por ejemplo, acero inoxidable o galvanizado).Revisa la compatibilidad del sistema de sujeción
Asegúrate de que la argolla de la anilla es compatible con la eslinga o el grillete que se va a utilizar, verificando diámetro interior, espacio libre y movilidad.Verifica la documentación técnica
Comprueba que la anilla dispone de marcado CE, WLL/CMU certificada y ficha técnica del fabricante con las instrucciones de instalación.Planifica el mantenimiento e inspección
Define un plan de control periódico que incluya revisión antes del primer uso y en intervalos definidos. Esto garantiza la trazabilidad y seguridad continua del equipo.
Normas y estándares aplicables a las anillas de elevación
En España y la Unión Europea, los accesorios de elevación deben cumplir los requisitos establecidos en la Directiva de Máquinas 2006/42/CE, especialmente cuando forman parte de un equipo de izado o manipulación de cargas. Esta directiva exige que los productos lleven el marcado CE y se acompañen de una declaración de conformidad emitida por el fabricante.
A nivel técnico, las referencias normativas más comunes son:
DIN 580 para anillas de elevación macho, con vástago roscado.
DIN 582 para anillas de elevación hembra, con rosca interior.
Estas normas definen las dimensiones, tolerancias, materiales y requisitos de carga que garantizan la seguridad y la intercambiabilidad de los puntos de anclaje industriales.
Inspecciones periódicas y criterios de retirada
La inspección visual y funcional es una parte esencial del mantenimiento preventivo de las anillas de elevación.
Se recomienda establecer un plan de revisión antes de cada uso y una inspección técnica periódica, documentada según los procedimientos internos de seguridad de la empresa.
Antes de cada uso:
Comprueba que la rosca esté limpia y sin deformaciones.
Asegúrate de que la argolla gira o bascula libremente (si el modelo lo permite).

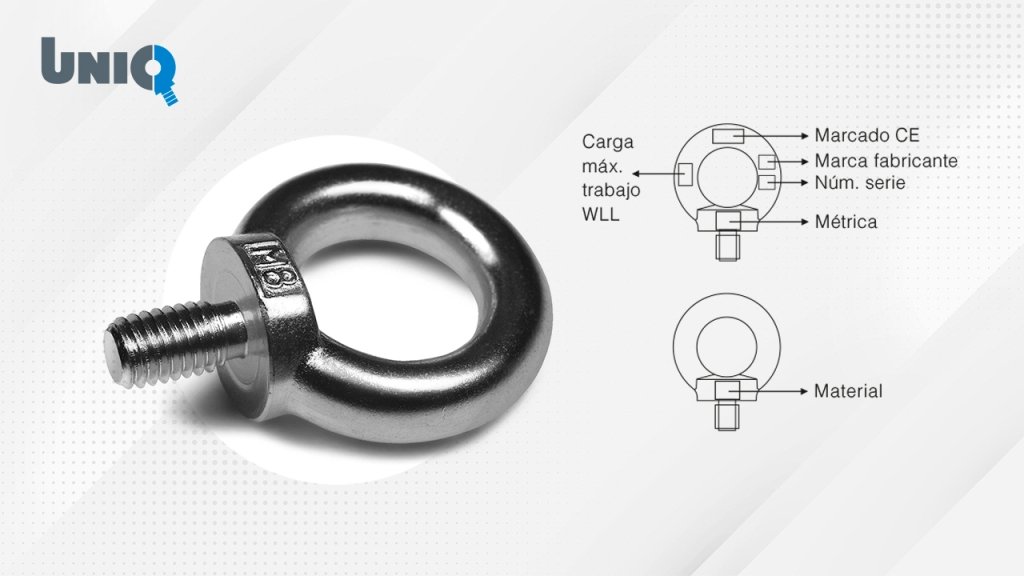

Verifica que el marcado CE y la WLL sean legibles y no estén borrados o dañados.
En las inspecciones periódicas:
Retira la anilla de servicio si se detecta alguna de las siguientes condiciones:
Rosca dañada o desgastada.
Deformación visible del cuerpo o la argolla.
Corrosión severa o fisuras superficiales.
Uso en condiciones distintas a las certificadas por el fabricante (sobrecarga, ángulo excesivo, entorno no previsto).
Pares de apriete y torque: punto crítico de seguridad
El par de apriete (o torque) debe aplicarse siempre sin carga y de acuerdo con el valor especificado en la ficha técnica del fabricante. Este valor es determinante para asegurar que la rosca trabaje correctamente, evitando tanto el aflojamiento como la rotura por exceso de tensión.
⚠️ Advertencia: Si el fabricante no indica el valor de torque, no procedas con la instalación hasta obtener la confirmación oficial. Un apriete incorrecto puede comprometer la seguridad del punto de elevación y la estabilidad de toda la maniobra.
Aplicaciones más habituales en sectores industriales
Las anillas de elevación son elementos esenciales en numerosos sectores industriales donde se requiere manipular, montar o transportar cargas pesadas de forma segura y controlada.
Su versatilidad, resistencia y compatibilidad con distintos tipos de fijaciones las convierten en un accesorio estándar de izado en áreas como la fabricación de maquinaria, la construcción metálica, el mantenimiento industrial o la logística pesada.
Fabricación de maquinaria
En la fabricación de maquinaria y utillaje, las anillas macho (DIN 580) se utilizan con frecuencia para elevar moldes, carcasas o subconjuntos metálicos durante el montaje. Al ir atornilladas directamente sobre el cuerpo del molde, proporcionan un punto de anclaje robusto y seguro.
👉 En este entorno, es fundamental verificar el par de apriete, la profundidad de rosca útil y la alineación del punto de izado para garantizar una elevación estable y sin torsiones.
Construcción metálica y estructuras modulares
En el ámbito de la construcción metálica, las anillas hembra (DIN 582) se emplean en estructuras modulares o prefabricadas que incorporan espárragos embebidos. Estas permiten izajes verticales o inclinados desde el taller hasta la obra, ofreciendo una fijación versátil y reutilizable.
Su uso es especialmente común en el transporte y montaje de marcos estructurales, vigas o plataformas que requieren movimientos controlados con grúa.
Mantenimiento industrial
Durante operaciones de mantenimiento, reparación o sustitución de componentes pesados, las anillas de elevación giratorias resultan ideales.
Permiten alinear la argolla con la dirección de la carga, evitando esfuerzos laterales y mejorando la seguridad durante maniobras con ángulo de tracción.
Se emplean, por ejemplo, para levantar motores, compresores o bombas industriales, donde la precisión y la estabilidad del izado son críticas.
Logística y manipulación de cargas pesadas
En el sector de la logística industrial y el transporte de grandes volúmenes, las anillas macho DIN 580 se utilizan para la elevación de contenedores, bastidores o cargas unitarias mediante ganchos o eslingas de cadena.
En estas aplicaciones, resulta clave verificar el ángulo de tracción, el tipo de eslinga y la compatibilidad del diámetro de la argolla con los accesorios de elevación.
Seleccionar correctamente una anilla de elevación requiere evaluar múltiples factores técnicos, no solo su tamaño o tipo de rosca. Es fundamental considerar la carga a elevar, el ángulo de trabajo, el material y las condiciones del entorno, la compatibilidad con otros accesorios de izado y la correcta instalación e inspección periódica.
Aplicar estos criterios de forma rigurosa incrementa la seguridad, reduce los riesgos operativos y prolonga la vida útil del sistema de elevación.
Todos estos requisitos quedan plenamente cubiertos con la gama UNIQ de Damesa, proporcionando soluciones debidamente certificadas para su uso en entornos industriales exigentes.
Diseñadas para ofrecer la máxima fiabilidad y resistencia, las anillas de elevación UNIQ incluyen la documentación técnica más completa, el marcado CE y tanto la opción de anclaje macho (DIN 580) como hembra (DIN 582) según la aplicación.
Descubre las anillas de elevación UNIQ en el ÁREA PRIVADA de Damesa y encuentra la alternativa más segura, eficiente y duradera para tus operaciones de izado industrial.
