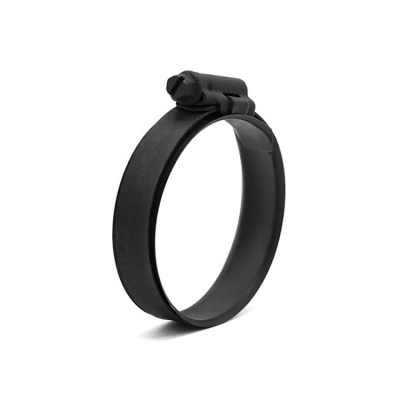

Collier de serrage ASFA S (12 mm) avec bague intégrée en inox - Noir

W1

Le collier de serrage ASFA S (12 mm) avec bague intérieure en acier inoxydable et finition noire est conçu pour offrir une protection supérieure à vos applications et une durabilité accrue à long terme dans des conditions de vibrations élevées.

Avantages :

Idéal pour les tuyaux en silicone : recommandé pour les tuyaux en silicone qui sont particulièrement sensibles à la coupure. La conception du collier répartit uniformément la pression, évitant ainsi les dommages et les ruptures.
Esthétique discrète : avec sa finition noire, ce collier est idéal pour les applications où l'assemblage doit être discret et se fondre dans l'installation.
Assemblage efficace : avec l'anneau préinstallé, il est facile à installer et garantit des performances dès le départ.

W2

Avantages :

Idéal pour les tuyaux en silicone : recommandé pour les tuyaux en silicone qui sont particulièrement sensibles à la coupure. La conception du collier répartit uniformément la pression, évitant ainsi les dommages et les ruptures.
Esthétique discrète : avec sa finition noire, ce collier est idéal pour les applications où l'assemblage doit être discret et se fondre dans l'installation.
Assemblage efficace : avec l'anneau préinstallé, il est facile à installer et garantit des performances dès le départ.

W3

Avantages :

Idéal pour les tuyaux en silicone : recommandé pour les tuyaux en silicone qui sont particulièrement sensibles à la coupure. La conception du collier répartit uniformément la pression, évitant ainsi les dommages et les ruptures.
Esthétique discrète : avec sa finition noire, ce collier est idéal pour les applications où l'assemblage doit être discret et se fondre dans l'installation.
Assemblage efficace : avec l'anneau préinstallé, il est facile à installer et garantit des performances dès le départ.

W4

Avantages :

Idéal pour les tuyaux en silicone : recommandé pour les tuyaux en silicone qui sont particulièrement sensibles à la coupure. La conception du collier répartit uniformément la pression, évitant ainsi les dommages et les ruptures.
Esthétique discrète : avec sa finition noire, ce collier est idéal pour les applications où l'assemblage doit être discret et se fondre dans l'installation.
Assemblage efficace : avec l'anneau préinstallé, il est facile à installer et garantit des performances dès le départ.

W5

Avantages :

Idéal pour les tuyaux en silicone : recommandé pour les tuyaux en silicone qui sont particulièrement sensibles à la coupure. La conception du collier répartit uniformément la pression, évitant ainsi les dommages et les ruptures.
Esthétique discrète : avec sa finition noire, ce collier est idéal pour les applications où l'assemblage doit être discret et se fondre dans l'installation.
Assemblage efficace : avec l'anneau préinstallé, il est facile à installer et garantit des performances dès le départ.

De quelle qualité avez-vous besoin?

FicheTechnique-ASW1AT.pdf

Télécharger |

Matériel:
W1 Acier DIN 1.0935
Vis: Acier Qst 36-3 DIN 1.0214
Bague: Acier inox AISI 301 DIN 1.4310

Finition:
Collier: Noir
Bague: Téflon Noir

Résistance à la corrosion:
144 heures en brouillard salin (ASTM B-117)

All references

Part number	Ø D Application +2	L +1-0.5	T ±0.1	H Max.	B Max.	S Mín.	Max. Pression Bar	Boîtage	Emballage
AT009001	16-27	29.6	0.85	11	16.7	19.5	45	50	50
AT009002	20-32	29.6	0.85	11	16.7	19.5	45	50	50
AT009003	25-40	29.6	0.85	11	16.7	19.5	40	50	50
AT009004	30-45	29.6	0.85	11	16.7	19.5	35	50	50
AT009005	32-50	29.6	0.85	11	16.7	19.5	35	50	50
AT009006	40-60	29.6	0.85	11	16.7	19.5	30	50	50
AT009007	50-70	29.6	0.85	11	16.7	19.5	25	50	50
AT009008	60-80	29.6	0.85	11	16.7	19.5	20	50	50
AT009009	70-90	29.6	0.85	11	16.7	19.5	17	50	50
AT009010	80-100	29.6	0.85	11	16.7	19.5	14	25	25
AT009011	90-110	29.6	0.85	11	16.7	19.5	12	25	25
AT009012	100-120	29.6	0.85	11	16.7	19.5	10	25	25
AT009013	110-130	29.6	0.85	11	16.7	19.5	8	25	25
AT009014	120-140	29.6	0.85	11	16.7	19.5	7	25	25
AT009015	130-150	31.6	0.85	11	16.7	21.5	6	25	25
AT009016	140-160	31.6	0.85	11	16.7	21.5	5	25	25
AT009017	150-170	31.6	0.85	11	16.7	21.5	4	25	25
AT009018	160-180	31.6	0.85	11	16.7	21.5	3	25	25
AT0090019	170-190	31.6	0.85	11	16.7	21.5	2	10	10
AT009020	180-200	31.6	0.85	11	16.7	21.5	1.8	10	10
AT009021	190-210	31.6	0.85	11	16.7	21.5	1.8	10	10
AT009022	200-220	31.6	0.85	11	16.7	21.5	1.8	10	10
AT009023	210-230	31.6	0.85	11	16.7	21.5	1.6	10	10
AT009024	220-240	31.6	0.85	11	16.7	21.5	1.6	10	10

All references

Part number	Ø D Application +2	L +1-0.5	T ±0.1	H Max.	B Max.	S Mín.	Max. Pression Bar	Boîtage	Emballage
AT017017	16-27	29.6	0.85	11	16.7	19.5	45	50	50
AT017025	20-32	29.6	0.85	11	16.7	19.5	45	50	50
AT017033	25-40	29.6	0.85	11	16.7	19.5	40	50	50
AT017009	30-45	29.6	0.85	11	16.7	19.5	35	50	50
AT017041	32-50	29.6	0.85	11	16.7	19.5	35	50	50
AT017050	40-60	29.6	0.85	11	16.7	19.5	30	50	50
AT017068	50-70	29.6	0.85	11	16.7	19.5	25	50	50
AT017076	60-80	29.6	0.85	11	16.7	19.5	20	50	50
AT017084	70-90	29.6	0.85	11	16.7	19.5	17	50	50
AT017092	80-100	29.6	0.85	11	16.7	19.5	14	25	25
AT017105	90-110	29.6	0.85	11	16.7	19.5	12	25	25
AT017113	100-120	29.6	0.85	11	16.7	19.5	10	25	25
AT017121	110-130	29.6	0.85	11	16.7	19.5	8	25	25
AT017130	120-140	29.6	0.85	11	16.7	19.5	7	25	25
AT017148	130-150	31.6	0.85	11	16.7	21.5	6	25	25
AT017156	140-160	31.6	0.85	11	16.7	21.5	5	25	25
AT017164	150-170	31.6	0.85	11	16.7	21.5	4	25	25
AT017172	160-180	31.6	0.85	11	16.7	21.5	3	25	25
AT017180	170-190	31.6	0.85	11	16.7	21.5	2	10	10
AT017199	180-200	31.6	0.85	11	16.7	21.5	1.8	10	10
AT017201	190-210	31.6	0.85	11	16.7	21.5	1.8	10	10
AT017210	200-220	31.6	0.85	11	16.7	21.5	1.8	10	10
AT017228	210-230	31.6	0.85	11	16.7	21.5	1.6	10	10
AT017236	220-240	31.6	0.85	11	16.7	21.5	1.6	10	10
0

All references

Part number	Ø D Application +2	L +1-0.5	T ±0.1	H Max.	B Max.	S Mín.	Max. Pression Bar	Boîtage	Emballage
AT016209	16-27	29.6	0.85	11	16.7	19.5	45	50	50
AT016217	20-32	29.6	0.85	11	16.7	19.5	45	50	50
AT016225	25-40	29.6	0.85	11	16.7	19.5	40	50	50
AT016233	30-45	29.6	0.85	11	16.7	19.5	35	50	50
AT016241	32-50	29.6	0.85	11	16.7	19.5	35	50	50
AT016250	40-60	29.6	0.85	11	16.7	19.5	30	50	50
AT016268	50-70	29.6	0.85	11	16.7	19.5	25	50	50
AT016276	60-80	29.6	0.85	11	16.7	19.5	20	50	50
AT016284	70-90	29.6	0.85	11	16.7	19.5	17	50	50
AT016292	80-100	29.6	0.85	11	16.7	19.5	14	25	25
AT016305	90-110	29.6	0.85	11	16.7	19.5	12	25	25
AT016313	100-120	29.6	0.85	11	16.7	19.5	10	25	25
AT016321	110-130	29.6	0.85	11	16.7	19.5	8	25	25
AT016330	120-140	29.6	0.85	11	16.7	19.5	7	25	25
AT016348	130-150	31.6	0.85	11	16.7	21.5	6	25	25
AT016356	140-160	31.6	0.85	11	16.7	21.5	5	25	25
AT016364	150-170	31.6	0.85	11	16.7	21.5	4	25	25
AT016372	160-180	31.6	0.85	11	16.7	21.5	3	25	25
AT016380	170-190	31.6	0.85	11	16.7	21.5	2	10	10
AT016399	180-200	31.6	0.85	11	16.7	21.5	1.8	10	10
AT016428	190-210	31.6	0.85	11	16.7	21.5	1.8	10	10
AT016436	200-220	31.6	0.85	11	16.7	21.5	1.8	10	10
AT016444	210-230	31.6	0.85	11	16.7	21.5	1.6	10	10
AT016452	220-240	31.6	0.85	11	16.7	21.5	1.6	10	10

All references

Part number	Ø D Application +2	L +1-0.5	T ±0.1	H Max.	B Max.	S Mín.	Max. Pression Bar	Boîtage	Emballage
AT014730	16-27	29.6	0.8	11	16.7	19.5	45	50	50
AT014510	20-32	29.6	0.8	11	16.7	19.5	45	50	50
AT014529	25-40	29.6	0.8	11	16.7	19.5	40	50	50
AT014748	30-45	29.6	0.8	11	16.7	19.5	35	50	50
AT014537	32-50	29.6	0.8	11	16.7	19.5	35	50	50
AT014545	40-60	29.6	0.8	11	16.7	19.5	30	50	50
AT014553	50-70	29.6	0.8	11	16.7	19.5	25	50	50
AT014561	60-80	29.6	0.8	11	16.7	19.5	20	50	50
AT014570	70-90	29.6	0.8	11	16.7	19.5	17	50	50
AT014588	80-100	29.6	0.8	11	16.7	19.5	14	25	25
AT014596	90-110	29.6	0.8	11	16.7	19.5	12	25	25
AT014609	100-120	29.6	0.8	11	16.7	19.5	10	25	25
AT014617	110-130	29.6	0.8	11	16.7	19.5	8	25	25
AT014625	120-140	29.6	0.8	11	16.7	19.5	7	25	25
AT014633	130-150	31.6	0.8	11	16.7	21.5	6	25	25
AT014641	140-160	31.6	0.8	11	16.7	21.5	5	25	25
AT014650	150-170	31.6	0.8	11	16.7	21.5	4	25	25
AT014668	160-180	31.6	0.8	11	16.7	21.5	3	25	25
AT014676	170-190	31.6	0.8	11	16.7	21.5	2	10	10
AT014684	180-200	31.6	0.8	11	16.7	21.5	1.8	10	10
AT014692	190-210	31.6	0.8	11	16.7	21.5	1.8	10	10
AT014705	200-220	31.6	0.8	11	16.7	21.5	1.8	10	10
AT014713	210-230	31.6	0.8	11	16.7	21.5	1.6	10	10
AT014721	220-240	31.6	0.8	11	16.7	21.5	1.6	10	10

All references

Part number	Ø D Application +2	L +1-0.5	T ±0.1	H Max.	B Max.	S Mín.	Max. Pression Bar	Boîtage	Emballage
AT017720	16-27	29.6	0.8	11	16.7	19.5	45	50	50
AT017500	20-32	29.6	0.8	11	16.7	19.5	45	50	50
AT017519	25-40	29.6	0.8	11	16.7	19.5	40	50	50
AT017538	30-45	29.6	0.8	11	16.7	19.5	35	50	50
AT017527	32-50	29.6	0.8	11	16.7	19.5	35	50	50
AT017535	40-60	29.6	0.8	11	16.7	19.5	30	50	50
AT017543	50-70	29.6	0.8	11	16.7	19.5	25	50	50
AT017551	60-80	29.6	0.8	11	16.7	19.5	20	50	50
AT017560	70-90	29.6	0.8	11	16.7	19.5	17	50	50
AT017578	80-100	29.6	0.8	11	16.7	19.5	14	25	25
AT017586	90-110	29.6	0.8	11	16.7	19.5	12	25	25
AT017594	100-120	29.6	0.8	11	16.7	19.5	10	25	25
AT017607	110-130	29.6	0.8	11	16.7	19.5	8	25	25
AT017615	120-140	29.6	0.8	11	16.7	19.5	7	25	25
AT017623	130-150	31.6	0.8	11	16.7	21.5	6	25	25
AT017631	140-160	31.6	0.8	11	16.7	21.5	5	25	25
AT017640	150-170	31.6	0.8	11	16.7	21.5	4	25	25
AT017658	160-180	31.6	0.8	11	16.7	21.5	3	25	25
AT017666	170-190	31.6	0.8	11	16.7	21.5	2	10	10
AT017674	180-200	31.6	0.8	11	16.7	21.5	1.8	10	10
AT017682	190-210	31.6	0.8	11	16.7	21.5	1.8	10	10
AT017690	200-220	31.6	0.8	11	16.7	21.5	1.8	10	10
AT017703	210-230	31.6	0.8	11	16.7	21.5	1.6	10	10
AT017711	220-240	31.6	0.8	11	16.7	21.5	1.6	10	10
