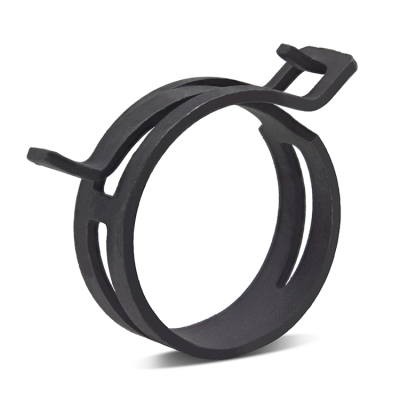

Collier de serrage à ressort DIN 3021
W1 - Acier zingué
Le collier de serrage à ressort, fabriqué conformément à la norme DIN 3021, est idéal pour les applications nécessitant des performances fiables dans des conditions de températures extrêmes allant de -40°C à +120°C.
Avantages :
- Performance constante : conçu pour maintenir une force radiale constante et sûre, il s'adapte parfaitement aux fluctuations de température sans perdre en efficacité.
- Application simple et rapide : son système de montage permet une installation rapide et efficace, et sa conception réutilisable le rend parfait pour de multiples applications.
- Options de fabrication : possibilité de fabriquer des bandes d'une largeur de 15 mm, ce qui le rend polyvalent et adapté à divers besoins et exigences spécifiques.
De quelle qualité avez-vous besoin?
Matériel:
Acier W1 51 CrV4
Finition:
Couleur noire sans CrVI
Résistance à la corrosion:
720 heures en brouillard salin (ASTM B-117)

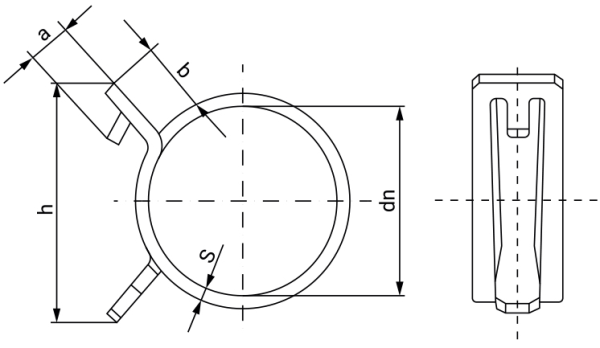

| Part number | Nominale Ø dn | Largeur de bande | Ø Fermé | Ø Ouvert | S ±0.4 | Fixation de charge Min. | a Max. | b Max. | h Max. | Boîtage | Emballage |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 03031766 | 13,0 | 12 | 12,0 | 14,2 | 0,8 | 100 | 9 | 10 | 40 | 200 | 1.600 |
| 03031834 | 14,0 | 12 | 13,3 | 15,8 | 0,8 | 100 | 9 | 10 | 40 | 200 | 1.950 |
| 03031777 | 15,0 | 12 | 13,9 | 16,5 | 0,8 | 130 | 9 | 10 | 40 | 200 | 1.600 |
| 03031802 | 16,0 | 12 | 14,9 | 17,5 | 0,8 | 160 | 9 | 10 | 40 | 200 | 1.600 |
| 03031501 | 17,0 | 12 | 15,6 | 18,5 | 0,8 | 160 | 9 | 10 | 40 | 200 | 1.600 |
| 03031812 | 18,0 | 12 | 16,0 | 19,0 | 0,8 | 200 | 9 | 10 | 40 | 200 | 1.600 |
| 03031510 | 19,0 | 12 | 17,8 | 20,2 | 1,3 | 300 | 9 | 10 | 40 | 200 | 800 |
| 03031528 | 20,0 | 12 | 18,4 | 21,6 | 1,3 | 200 | 9 | 10 | 40 | 200 | 1.600 |
| 03031536 | 21,0 | 12 | 19,4 | 22,5 | 1,3 | 200 | 9 | 10 | 40 | 200 | 800 |
| 03031538 | 22,0 | 12 | 20,5 | 24,2 | 1,3 | 200 | 9 | 10 | 40 | 200 | 800 |
| 03031545 | 23,0 | 12 | 21,0 | 24,7 | 1,3 | 230 | 9 | 10 | 40 | 200 | 800 |
| 03031552 | 24,0 | 12 | 22,0 | 26,0 | 1,3 | 230 | 9 | 10 | 40 | 200 | 800 |
| 03031560 | 25,0 | 12 | 23,5 | 26,8 | 1,3 | 260 | 9 | 10 | 40 | 200 | 800 |
| 03031579 | 26,0 | 12 | 24,3 | 28,0 | 1,7 | 270 | 9 | 10 | 60 | 200 | 800 |
| 03031587 | 27,0 | 12 | 25,2 | 29,2 | 1,7 | 280 | 9 | 10 | 60 | 200 | 800 |
| 03031593 | 28,0 | 12 | 26,1 | 30,2 | 1,7 | 300 | 9 | 10 | 60 | 100 | 400 |
| 03031595 | 29,0 | 12 | 27,0 | 31,5 | 1,7 | 300 | 9 | 10 | 60 | 100 | 800 |
| 03031823 | 30,0 | 12 | 28,0 | 32,5 | 1,7 | 300 | 9 | 10 | 60 | 100 | 800 |
| 03031616 | 32,0 | 12 | 29,3 | 34,5 | 1,7 | 300 | 9 | 10 | 60 | 200 | 200 |
| 03031620 | 34,0 | 12 | 30,6 | 36,4 | 1,7 | 300 | 9 | 10 | 60 | 200 | 200 |
| 03031624 | 35,0 | 12 | 31,5 | 38,0 | 1,7 | 300 | 9 | 10 | 60 | 200 | 800 |
| 03031632 | 36,0 | 12 | 32,5 | 39,0 | 1,7 | 300 | 9 | 10 | 60 | 200 | 1.600 |
| 03031640 | 38,0 | 12 | 34,5 | 41,5 | 1,7 | 300 | 9 | 10 | 60 | 200 | 1.600 |
| 03031667 | 40,0 | 12 | 35,5 | 42,5 | 1,7 | 300 | 9 | 10 | 60 | 200 | 200 |
| 03031669 | 41,0 | 12 | 35,3 | 43,5 | 2,1 | 370 | 9 | 10 | 60 | 200 | 800 |
| 03031675 | 42,0 | 12 | 37,2 | 44,5 | 2,1 | 340 | 9 | 10 | 60 | 100 | 400 |
| 03031691 | 44,0 | 12 | 38,5 | 46,5 | 2,1 | 340 | 9 | 10 | 60 | 50 | 400 |
| 03031704 | 46,0 | 12 | 40,5 | 48,5 | 2,1 | 350 | 9 | 10 | 60 | 100 | 400 |
| 03031712 | 47,0 | 12 | 41,4 | 50,0 | 2,1 | 380 | 9 | 10 | 60 | 100 | 400 |
| 03031719 | 49,0 | 12 | 42,5 | 52,0 | 2,1 | 410 | 9 | 10 | 72 | 50 | 200 |
| 03031720 | 50,0 | 12 | 43,5 | 53,0 | 2,1 | 410 | 9 | 10 | 72 | 100 | 400 |
| 03031739 | 51,0 | 12 | 44,0 | 54,0 | 2,1 | 410 | 9 | 10 | 72 | 100 | 400 |
| 03031747 | 53,0 | 12 | 46,0 | 55,8 | 2,1 | 410 | 9 | 10 | 72 | 50 | 200 |
| 03031755 | 55,0 | 12 | 46,8 | 58,0 | 2,1 | 430 | 9 | 10 | 72 | 100 | 400 |
FicheTechnique-AMS.pdf
